У кирпича или камня прямоугольной формы имеется шесть сторон (рис. 12, а). Две наибольшие противоположные грани, которые расположены напротив друг друга (2) и которыми камень или кирпич укладывается на раствор, называются постелью (верхней и нижней). Ложками (3) называются длинные боковые грани камня или кирпича, а тычками – короткие грани.
Выполняйте кладку (рис. 12, б) горизонтальными рядами, при этом укладывая на постель (9) т.е. плашмя. Однако выполняя кладку тонких перегородок или карнизов, постель необходимо ложить на боковую ложковую грань т.е. на ребро. Верстами называют крайние ряды камней или кирпича в ряду кладки, которые создают поверхность кладки. Версты бывают наружными (4), размещенными с лицевой стороны здания, а также внутренними (5) расположенными внутри помещения. Если кирпичный ряд кладки повернуть к внешней поверхности стены боковой длинной гранью, то такой ряд называется ложковым (14), в тычковом ряду(13) ряд повернут короткой гранью. Уложенные между внутренней и внешними верстами кирпичи и камни называют забуткой (6).

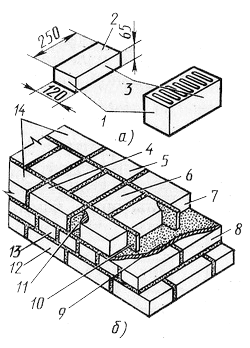

Рис. 12. Грани камня и кирпича (а) и элементы каменной кладки (б):
1 - тычок, 2 - постель, 3 - ложок, 4 - наружная верста, 5 - внутренняя верста, 6 - забутка, 7 - второй ряд, 8 - первый ряд, 9 - горизонтальный шов (постель), 10 - вертикальный продольный шов, 11 - вертикальный поперечный шов, 12 - фасад, 13 - тычковый ряд, 14 - ложковый ряд
Высота рядов кладки состоит из высоты кирпича (камней), а также толщины горизонтальных швов, которые в среднем равны 12мм (в пределах этажа). Отдельные вертикальные швы могут иметь толщину от 8 до 15 мм. Учитывая, что средняя толщина шва должна составлять 12мм, кирпичная кладка должна иметь высоту рядов около 77 мм (если кладка из кирпича имеет толщину 65мм), около 100мм (для кирпича, который имеет толщину 88мм). Если кирпич имеет толщину 65мм, то на 1м кладки по высоте надо сделать 13 рядов, если же толщина составляет 88мм – то 10 рядов.
Толщину кирпичной кладки стен нужно делать кратной половине камня или кирпича: 1 кирпич – 25 см, 1 и 1/2 – 38 см, 2 – 51 см, 2 и 1/2 кирпича – 64 см и т. д. Ширина стен определяется с учетом вертикальных швов. Толщина перегородок в зданиях должна быть равна 120 и 65 мм т. е. половине или четверти кирпича. Эти понятия о частях каменной кладки одинаково относятся к таким каменным мелкоштучным материалам как кирпич, керамические или бетонные камни, бутовый камень, мелкие блоки из природного камня.
Архитектурные части стен
Стены зданий не только защищают внутренние помещения от атмосферного влияния, но и также создают внешний вид здания. Поэтому при возведении стен необходимо предусматривать конкретную для постройки систему размещения и размеров проемов для поясков, окон, эркеров, простенков и прочих архитектурно-конструктивных частей. На рис. 13 изображены главные элементы.

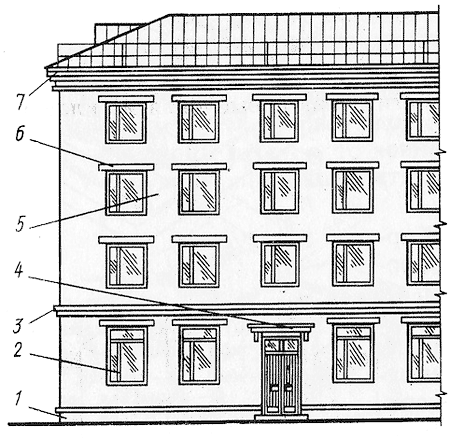

Рис. 13. Архитектурно-конструктивные элементы стен:
1 - цоколь, 2 - оконный проем, 3 - поясок, 4 - сандрик, 5 - простенок, 6 - перемычка, 7 - карниз
Цоколь (рис. 14) – это нижняя часть внешней стены постройки. Он лежит прямо на фундаменте. На эту часть стены часто оказывается механическое и температурное воздействие. Цоколь сооружения выкладывают природным камнем или плиткой (рис. 14, а), а потом заштукатуривают раствором цемента. В строительстве также используется подрезной вид цоколя – его нижняя часть выкладывается из бетонных блоков, которые имеют толщину меньше чем кирпичная верхняя часть (рис. 14, б).
Окна и двери закрепляются благодаря проёмам в стенах. Верхние и боковые плоскости проемов называются откосами (рис. 15).

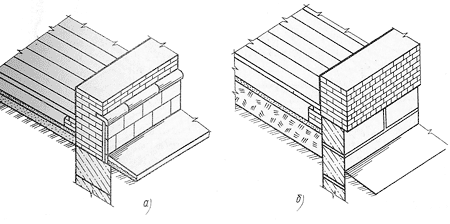

Рис. 14. Типы цоколя:
а - из кирпича, облицованный плитами, б - из бетонных блоков, подрезной
Между проемами располагается часть стены называемая простенком. Простенки могут выглядеть как простые прямоугольные столбы или же как столбы с четвертями, предусмотренными для крепления в них дверных и оконных блоков.
Проемы сверху перекрывают конструкции называемые перемычками. Для их изготовления используют брусковые железобетонные элементы или кладку, которая выполняется особым методом.

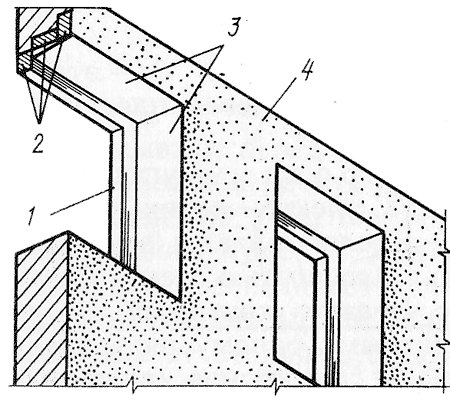

Рис. 15. Детали проема:
1 - четверти, 2 - перемычки, 3 - откосы, 4 - простенок
Каменные стены, которые имеют или не имеют проёмы, могут быть оснащены напусками, обрезами, уступами, пилястрами и др. (рис. 16, а).
Напуск (рис. 16, б) – это область кладки, на котором каждый следующих ее ряд располагается не в плоскости уложенных до этого кирпичей, а с выпиранием на лицевую сторону. В каждом ряду напуски делают не больше чем на треть длины кирпича. При выполнении напуска, нескольких рядов кладки создают пояски (3), которые служат для разделения фасада по высоте (рис. 13), а также карнизы (рис. 16, б) и прочие архитектурные и конструктивные элементы. Сандриками называют пояски или их совмещение с другими частями кладки, выпирающими над дверными или оконными проемами.

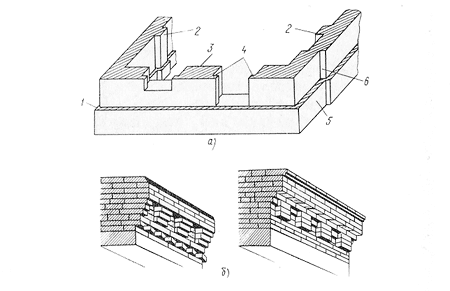

Рис. 16. Детали каменных стен:
а - детали стены, б - карниз с напуском кирпичей;
1 - обрез, 2 - пилястры, 3 - простенок, 4 - четверть, 5 - цоколь, 6 - уступ кладки
Чтоб выполнить обрез кладки (рис. 16, а) необходимо сделать отступ от лицевой поверхности следующего ряда кладки. Над обрезом стена будет более тонкая, чем до обреза. Тычковый ряд является завершающим рядом кладки перед обрезом. Выкладывать обрез кладки необходимо к стене переходить от цоколя (5), а также делая меньшей толщину стен в верхних этажах зданий и т. п.
Чтоб выложить уступ (6), необходимо смещать плоскость кладки от главной плоскости стены.
Пилястры (2) - это столбы, которые выступают из общей внешней плоскости стены и выкладываются вперевязку с нею.
Углубления в стене называемые бороздами предназначены для расположения электрических кабелей, трубопроводов и других скрытых проводов.
После установки проводок эти впадины необходимо заделать заподлицо с областью стены. Вертикальные углубления по глубине и ширине делают кратными половине камня (кирпича). А горизонтальные углубления нужно делать кратными одному ряду кладки по высоте.
Ниши - это борозды в кладке стены, которые кратны половине камня (кирпича). В этих углублениях размещаются приборы отопления, встроенные шкафы, электрические и другие приспособления.

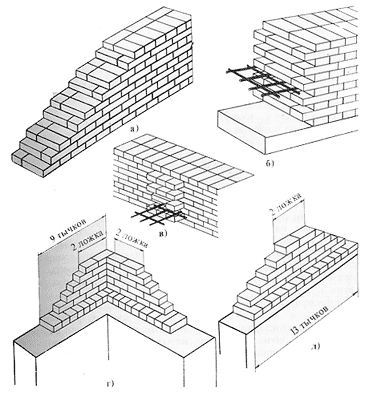

Рис. 17. Штрабы:
а - убежная, б - вертикальная на прямом участке, в - то же, в месте примыкания другой стены, г - убежная угловая (маяк), д - то же, промежуточная в сплошной стене (маяк)
Прежде чем сделать перерыв в работе, выкладывают участок называемый штрабой. Когда строитель вновь приступает к работе, этот участок обеспечивает перевязку очередной части кладки с выложенной до этого. Штрабы могут быть наклонными, или же убежными (рис. 17, а), и вертикальными (рис. 17, б, в). Если применять убежную штрабу кладки, то соединяемые участки стен будут связываться лучше, чем при применении вертикальной кладки штраба. Для более надежного соединения кладки, в вертикальные штрабы закладываются железные сетки по высоте, для этого необходимо применять расположенные по длине прутки с диаметром 0,4-0,6 см и поперечным диаметром 3м, которые укладываются через 1,5 м по высоте. Убежными штрабами (рис. 17, г, д.), которые имеют вид небольших частей стен с высотой максимум в шесть рядов, необходимо выкладывать на внешних верстах маяки, которые применяют в процессе кладки, чтоб закрепить причалок. Маяки размещают по углам (рис. 17, б) допуская промежуток между ними от 10 до 12 м.
