Во время кладки стен с керамического камня, размеры которого 25X 12Х 13,8 см имеющего семь или больше щелевых пустот, тогда соблюдаются те же самые общие правила перевязки, как и при выполнении кладки из кирпича. При этом кладка из камней с поперечными щелевидными пустотами выполняется с применением однорядной перевязки, а для кладки из камней с продольными щелевыми пустотами применяется одно- или двухрядная перевязка с выполнением укладки тычкового ряда через два ложковых.
Используют также керамический пустотелый камень обладающий модульными размерами или же являются укрупненными: 25 X 25 X 13,8; 28,8 X 13,8 X 13,8 см.
В связи с тем, что камень имеет большую высоту (138мм) нельзя забутку выкладывать обычным способом Поэтому версты выкладываются в несколько другой последовательности: после того как выполнена наружная верста, кладется забутовочный ряд, а после уже внутренняя верста. Каждая верста ряда (наружная, затем забутка и внутренняя верста) укладывается особым методом, при котором достигается отличное заполнение раствором поперечного шва, и таким образом повышаются как ее прочность, так и теплозащитные свойства кладки.

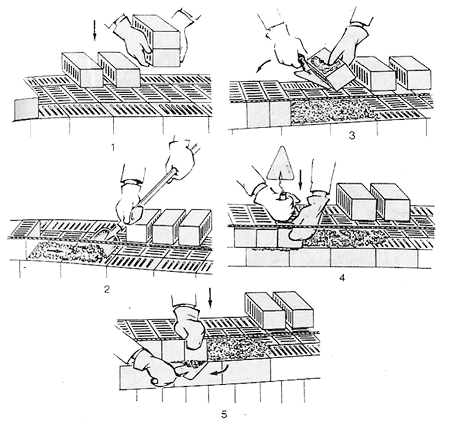

Рисунок 85. Выполнение кладки из керамических камней наружной тычковой версты
(1-5 - последовательность операций)
Тычковая наружная верста (рис. 85) выкладывается в следующей последовательности:
1) Каменщик со 2-м разрядом наверстывает камни тычками (позиция 1) по обрезу стены, располагая у внутреннего края и раскладывает их на ложковые грани на расстояние 5...6 см один от другого. Для того чтоб камни удобно было захватывать, они должны иметь небольшой свес. Промежуток от последнего уложенного в наружную версту камня и первого, наверстанного должен составлять не меньше чем 35...45 см.
2) Каменщик со 2-м разрядом расстилает на стене для наружной версты грядку раствора на расстояние 70...80см, отступивши от края стены на 1,5...2см (позиция 2).
3) Каменщик с 4...5-м разрядом равняет кельмой разложенный раствор на постели, берет камень в руку держа за ложковые грани, а затем наклоняет его и в то же время Г-образно набрасывает кельмой на ложковую грань камня раствор.
4) Придерживая камень с помощью кельмы (поз. 3), нужно поднести его к месту укладки, повернуть постелью вниз и плотно прижать к заранее уложенному камню (поз. 4), осаживая прижатием руки. Раствор, который был выжат 3...4 тычками, подрезается кельмой (позиция 5) и сбрасывается на кладку.
5) Чтоб выполнить тычковую внутреннюю версту (рисунок 86) необходимо на внутренней версте стены навертывать плотно один к другому тычками (позиция 1) с небольшим выступом.
6) Затем каменщик со 2-м разрядом расстилает на стене для внутренней версты грядку раствора и еще одну грядку на наверстанные камни (позиция 2). Каменщик с 4...5-м разрядом выравнивает раствор кельмой по кладке и по приготовленным камням, берет двумя руками за торцовые грани камня (позиция 3) и поднимает его, поднося к месту укладки. Затем поворачивает его так, чтоб его грань с нанесенным на нее раствором приняла вертикальное положение. Раствор не сползет, если камень окончательно будет повернут в момент осадки его на постель. Во время укладки камня на место, каменщик перемещает левую руку вверх по тычковой грани. Делает он это для того, чтоб его пальцы не зажать между камнями внутренней и наружной верст. После он плотно придавливает укладываемый камень, к заранее уложенным (позиция 4) и осаживает его нажатием руки.
Ложковую внешнюю версту (рисунок 87, а) каменщик со 2-м разрядом наверстывает ложками на внутреннюю половину стены, раскладывает пустотами к верху (позиция 1) выдерживая расстояние 35...40 см от первого наверстанного до последнего уложенного в наружной версте камня. Каменщик с 4-м или же 5-м разрядом, разровнявши раствор по постели, для того чтоб уложить два-три камня, берет в левую руку камень, держа его за две боковые грани и перемещая на место укладки, захватывает при помощи кельмы раствор с грядки и наносит его на тычковую грань камня (позиция 2). Затем каменщик кладет камень на постель, максимально плотно прижимая его к заранее уложенному камню, и осаживает нажатием руки (позиция 3). После того как уложит два-три камня, каменщик подрезает при помощи кельмы раствор, который выступил из швов и сбрасывает его обратно на кладку.

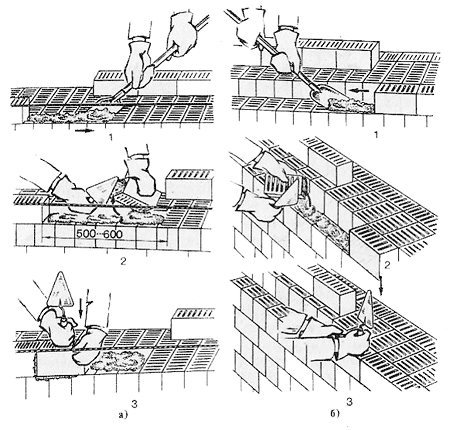

Рисунок 87. Кладка ложковой версты (1;2; 3 - последовательность операций):
б - внутренней, а - наружной
Ложковая внутренняя верста (рисунок 87, б) выкладывается после забутки. Предварительно камни наверстываются на стены (на середину), раствор расстилается грядкой, ширина которой составляет 8... 10 см, отступивши от грани стены на расстояние 1,5...2 см, а кладка ведется таким же способом, что и кладка ложков наружной версты.
Забутка выкладывается после внешней версты. Камни, которые находятся в тычковом ряду, каменщик со 2-м разрядом наверстывает по сухому обрезу стены по внутреннему краю, используя такой же способ, как и при кладке тычковой наружной версты. После он расстилает грядку раствора, используя лопатку, для того чтоб образовалась постель между наверстанными камнями и наружной верстой кладки. Грядка делается с утолщением (так называемым гребнем), оно обращенное в сторону уложенных камней внешней версты, с целью оставить определенное количество раствора для частичного заполнения продольного вертикального шва. Другая грядка раствора каменщиком накладывается на наверстанные камни. В обязанности ведущего каменщика входит разравнивание раствора по постели и укладка камней с применением тех же приемов, что и при выполнении тычковой внутренней версты.
Чтоб выполнить кладку стен, лучше всего применять раствор, который имеет подвижность 7 - 8см. Если применять более жидкий раствор, то он будет вытекать на наружную поверхность стены, что способствует ее загрязнению. Также он заполняет пустоты в камнях и поэтому будет гораздо больше расходоваться, что способствует ухудшению теплотехнических качеств.
Если при кладке используются пустотелые керамические камни, то толщина горизонтальных швов такой кладки должна быть такой же как и при кладке с применением керамического кирпича, в рамках высоты этажа около 1,2см, в среднем толщина вертикальных швов- 1 см. При этом некоторые горизонтальные швы должны иметь толщину от 1 до 1,5 см, а вертикальные – от 0,8 до 1,5 см. Полностью заполняйте раствором все швы в конструкциях простенков и стен.
