КАМЕННЫЕ РАБОТЫ

Бутовая и бутобетонная кладки

Выполнение бутовой кладки

   Бутовая кладка - это вид кладки, выполняемый из природных камней имеющих неправильную форму и обладающих двумя примерно параллельными поверхностями (постелями). При кладке используют известняк, гранит, ракушечник, песчаник, туф и булыжный камень (для изготовления фундаментов зданий, высота которых больше двух этажей).
   В строительстве используются, как правило, камни массой не больше чем 30 кг, а большие камни заранее нужно раскалывать на более маленькие. Этот процесс имеет название плинтовка. Одновременно с выполнением плинтовки, нужно скалывать углы камней, выравнивая их форму под параллелепипед.

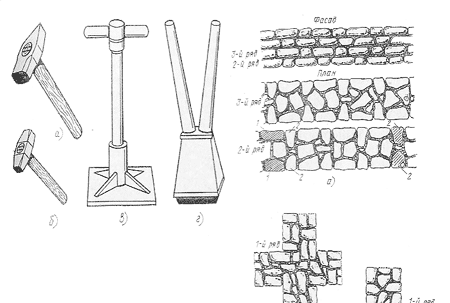

Рисунок 77. Инструменты для выполнения бутовой кладки:
б - молоток-кулачок, г - трамбовка деревянная, а - кувалда, в - трамбовка металлическая.

   Для плинтовки камня применяется прямоугольная кувалда массой 4,8 кг (рисунок 77, а), а при обработке - молоток-кулачок массой 2,3 кг (рисунок 77, б), ним скалываются имеющиеся острые углы. Так же этот молоток применяют при осаживании и расщебенивании бутового камня при кладке. Трамбовками (рисунок 77, в, г) осаживается камень и уплотняется бутовая кладка. Кроме инструментов, указанных на рисунке 77, при выполнении бутовой кладки используются такие же инструменты и инвентарь, как и при кирпичной кладке.

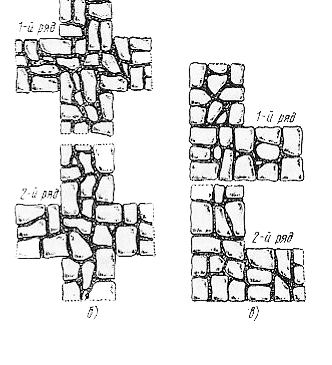

Рисунок 78. Схема перевязки кладки из бутового камня:
стена (а), пересечение стен (б), углы (в), ложки (1), тычки (2).

   При выполнении бутовой кладки сложно получить такую тщательную перевязку, как при кладке из кирпича, по той причине, что камни обладают неправильной формой. По этой же причине, в верстовых рядах и в забудке камни подбираются и располагаются так для того чтоб обеспечить перевязку, дабы при построении стен (рисунок 78, а) камни возможно было укладывать соблюдая такой порядок: ложками по длинной стороне, а тычками по короткой. Это значит что, в каждом ряду кладки поочередно меняются тычковые и ложковые камни, как в забутке так и в верстах. Выполняя соприкасающиеся ряды, размещайте ложковые камни над тычковыми, а тычковые над ложковыми. Таким методом обеспечивается перевязка швов бутовой кладки, которая является аналогичной цепной перевязке при выполнении кладки из кирпича. Так же раскладываются камни в рядах, которые пересекаюся (рисунок 78, б) и в углах стен (рисунок 78, в).

   Камни нужно подбирать и подгонять так, чтобы можно было сделать одну и ту же высоту ряда кладки в области от 20 до 25 см и, разумеется, горизонтальность швов. При этом допускается укладывание по паре тонких камней в один ряд кладки, а некоторые большие камни могут войти в два соприкасающихся ряда.
   Бутовая кладка выполняется "под залив", "под лопатку", а еще с применением виброуплотнения.

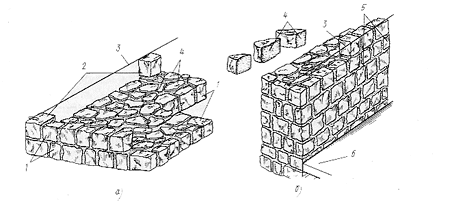

Рисунок 79. Схема бутовой кладки
способом "под лопатку" (а) и способом "под лопатку" с одновременной приколкой лицевой версты; верстовые ряды (1), причалка (3), маячные камни (2), лицевые версты (5), пол подвала (6), камни с обработанной лицевой стороной (4).

   Кладка "под лопатку" (рисунок 79, а) выполняется горизонтальными рядами имеющим толщину по 25 см с приколкой и подбором камней, расщебенкой пустот и перевязкой швов.
   Нижний (первый) ряд укладывается на подготовленное основание насухо из больших постелистых камней, расположенных постелью вниз. Для того, чтоб камни плотно прилегли на основание, их необходимо осаживать трамбовкой. После этого пустоты, расположенные между ними, заполняются мелким камнем или же щебнем и заливаются пластичным раствором до полного заполнения. Расщебенка уплотняется методом трамбования. Дальше кладка ведется на растворе порядно, при этом необходимо выполнять перевязку. Подвижность раствора, используемого для кладки, должна приравниваться проникновению эталонного конуса раствора на 4...6 см.

   Кладку необходимо выполнять в следующей последовательности:
1) Каждый из последующих рядов начинайте с укладки верст.
2) Перед тем как начать возведение наружной и внутренней версты, на пересечениях, углах и на каждых 4...5 метрах прямого участка стены укладываются на раствор маячные камни (2), по ним с обеих сторон кладки натягиваются причалки (3).
3) В процессе кладки по причалкам проверяется горизонтальность ряда и соблюдение прямолинейности лицевой поверхности стен и фундаментов.
4) Все камни, подобранные по высоте, предназначенные для верстовых рядов, сперва выкладываются насухо. Это нужно для того, чтоб подобрать самое устойчивое положение в кладке. После этого камень приподнимается, настилается слой раствора, толщина которого составляет 3...4см, и устанавливается камень, при этом осаживая его необходимо при помощи молотка.
5) После окончания укладки версты, нужно начинать заполнение забутки. Раствор для забутки подается лопаткой. Его нужно расстилать с излишком, потому что при укладке камней он вытесняется в вертикальные швы находящееся между камнями. Забутку разрешается делать с камней различной формы и размеров с плотной усадкой (т.е.без качания) на постель и соблюдая перевязку, при этом чередуя ложки с тычками. Чтобы достичь максимальной плотности посадки, камни нужно осаживать при помощи трамбовки или молотка. Во время кладки нужно следить за тем, чтоб камень к камню не прикасался без раствора, потому что это будет снижать прочность кладки.
6) После завершения укладки забутки выполняется расщебенка кладки. Для этого осаживают в раствор не сильными ударами молотка мелкие камни и щебень. Необходимо выровнять поверхность выложенного ряда кладки, заполняя раствором только углубления, находящиеся между камнями. Все последующие ряды кладки выполняются с той же самой последовательностью.
   Кладка "под скобу" – это одна из разновидностей кладки "под лопатку", и она выполняется из камней имеющих одинаковую высоту, подобранных при помощи шаблона (скобы). Такая кладка применяется для возведения столбов и простенков.
   Кладка с приколкой лицевой поверхности (рисунок 79, б) – является также одной из разновидностей кладки "под лопатку" или же "под скобу". Во время выполнения этой кладки неровности находящиеся на лицевой поверхности камней, которые укладываются во внутреннюю или наружную версту, предварительно скалываются. Приколку лицевой поверхности чаще всего применяют при сооружении столбов и стен подвалов. Кладка в опалубке методом "под лопатку" выполняется, в случае если надо достичь гладкой поверхности по обеим сторонам стены при применении неровного бутового камня. В таком случае постелистые камни можно не подбирать для углов и верстовых рядов.



Рисунок 80. Выполнение кладки "под залив":
1)укладывание камня, расщебенка пустот,2) - заливка жидким раствором,3) - укладка следующего ряда,4) - проверка горизонтальности кладки,5) - уровень,6) - рейка-правило,7) – опалубка.


   Кладка "под залив" выполняется из булыжного камня или рваного бута. Для ее выполнения вы можете не подбирать камни и не выкладывать верстовые ряды. Кладка возводится в опалубке, которая устанавливается в открытых траншеях в земле (рисунок 80).

   Если же грунт является плотным, то на глубине траншеи до 1,25 м допускается ведение кладки и без использования опалубки враспор со стенами траншей. Нижний слой бутового камня с высотой 25...20см укладывается на сухом основании без раствора враспор со стенками и уплотняется трамбовкой. Затем заполняются все промежутки, которые образовались между камнями, щебнем и мелким камнем. После того как слой будет уложен он заливается жидким раствором, таким образом чтобы заполнились все пустоты. Последующая кладка ведется таким же способом. Такой способ кладки применяется исключительно для возведения фундамента здания высотой не больше чем 10 м и только на непросадочных грунтах.

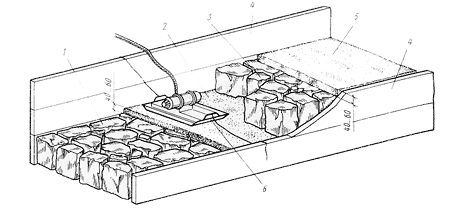

Рисунок 81. Выполнение кладки с виброуплотнением.
Процесс укладки камня "насухо" с выполнение расщебенки пустот(1) Процесс уплотнения раствора вибратором(2) Процесс укладки камня под лопатку(3). Площадочный вибратор (6). Слой раствора(5). Опалубка(4).


   Если выполнять кладку применяя виброуплотнение (рисунок 81), то прочность кладки будет на 25...40% лучше, чем если выполнять кладку применяя способ "под лопатку". Выполняйте кладку в опалубке или же враспор со стенками канавы в плотных грунтах. Укладывать первый ряд нужно насухо. Между камнями образуются пустоты, которые необходимо заполнять щебенкой. После этого расстилайте раствор толщиной слоя в 40 -60 мм. Далее устанавливайте площадочный вибратор и уплотняйте кладку до той степени, пока раствор не прекратит попадать в кладку. Следующий ряд камня необходимо укладывать на растворе применяя способ "под лопатку", далее его необходимо покрывать раствором, а затем снова проводится вибрирование. Применяя циклопическую кладку, вы сможете сделать бутовые стены с декоративной поверхностью. Для этого для лицевой поверхности кладки подбирайте отколотые камни, которые необходимо располагать в верстовых рядах таким образом, чтобы между ними были швы образующие рисунок. Также эти швы должны получатся выпуклыми (ширина их должны быть 2...4см) после чего их нужно расшить. Иногда чтоб выполнить кладку углов, применяются грубо отесанные камни прямоугольной формы. Их необходимо перевязывать с кладкой стены. Также можете применять циклопическую обшивку бутовой кладки с использованием плитных камней.
