Прежде чем начинать кладку бутовых фундаментов необходимо заготовить камни, установить ящики для раствора, лотки и желоба для спуска раствора и камня.
Чтоб выполнить кладку фундаментов способом "под лопатку", необходимо расставить в траншеях (глубина до 1,25м) ящики, предназначенные для раствора, а на бровке траншеи, оставляя между ними промежутки в 3 – 5 м. В этих промежутках располагайте ряды бутового камня. При выполнении кладки, камень из штабеля необходимо подавать в руки каменщику, а с помощью ковшика-лопаты сбрасывайте раствор на кладку.

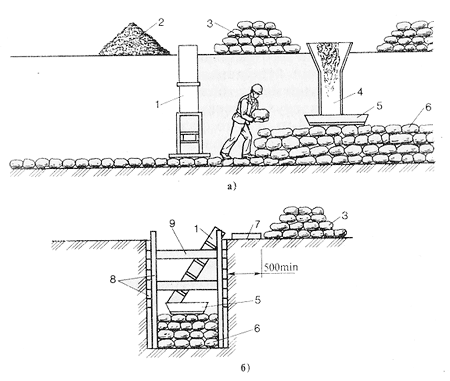

Рисунок 82. Схематическое изображение рабочего места при выполнении бутовой кладки фундаментов в котлованах и траншеях, которые имеют глубину больше 1,25 м:
Продольный (а) и поперечный разрезы (б);
Желоб(1), бутовый камень(3), щебень(2), ящик, предназначенный для раствора(5), крепления стенок траншеи(8), лоток(4), настил из досок(7), кладка(6), распорки соединений(9).
Выполняя кладку фундаментов в котлованах и траншеях, необходимо рядом с краем траншеи, которая имеет глубину больше 1,25м (рисунок 82), укладывать запасы щебня и камня. А рабочие ящики, в которых хранится раствор, необходимо поставить в траншеи прямо на кладку. Подавать раствор в ящики необходимо широкими ведрами (бадьями), применяя грузоподъемные краны, а небольшие объемы опускайте по лоткам, которые необходимо устанавливать под углом 40-50° к горизонту. Такой градус выбран для того, чтобы он поступал равномерно и не падал. Чтоб спустить в траншею камень необходимо применять желоб, который имеет сечение 40X40см.

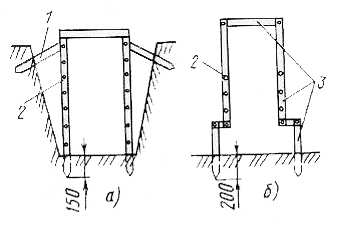

Рисунок 83. Образцы кладки бутовых ленточных фундаментов с уступами (2) и без уступов (1).
Деревянные бруски (3), отверстия для шнура-причалки (2), подкос (1).
Используйте деревянные шаблоны (рисунок 83, а, б) чтоб контролировать поперечное сечение стены и фундамента. На них помечают ряды кладки, которые использовались для натягивания причалки. В одно и то же время шаблон используется и как порядовка, и как приспособление, которым размечают места закладки в фундаментах дыр для связи.
Бутовая кладка выполняется звеном, состоящим из двух-трех человек. Если толщина фундамента не превышает 0.8 м, то кладку должно вести звено называемое "двойкой": два каменщика (2-го разряда и 4-го разряда) делают порядовки, натягивают и переставляют причалки, затем кладут версты, прикалывая забутки и камни, расщебенивают кладки, контролируют качество кладки. Каменщик 2-го разряда должен предоставлять помощь каменщику 4-го разряда в процессе установки и перестановки причалки, перелопачивания и подачи на стену раствора, подачи и раскладывании камней. Также он должен участвовать в разравнивании раствора, прикалывании камней, устраивании забутки и расщебенивании кладки.
Если толщина фундаментов до 1,2 м, то кладку должно вести звено "тройка", которое включает в себя двоих каменщиков 4-го и 3-го разрядов, а также каменщика 2-го разряда. Расщебенку кладки и забутку в этом звене выполняет каменщик 3-го разряда. Помогать в перестановке причалки также должен этот работник.
Если фундамент имеет толщину больше 1,2м, то при выполнении кладки работает звено "четверка", которое состоит из двух "двоек". Каждую "двойку" составляют каменщики 3-го или 2-го и 4-го разрядов. В одно и тоже время обе "двойки" делают кладку с противоположных концов делянки (длина 25м), под единый шнур, перемещаясь навстречу друг другу. Выкладывать внешнюю версту должна первая "двойка", а внутреннюю – вторая. Важно чтоб при этом в кладке строго соблюдалась вертикальная перевязка. По окончанию кладки верстовых рядов, звенья вновь перемещаются навстречу друг другу, выполняя забутку между верстами.
При кладке бутобетонных фундаментов укладывать камни необходимо штабелями вдоль области работ, как и при выполнении бутовой кладки. При этом необходимо учитывать, что в бутобетоне количество камней должно быть не больше половины от всего его объема. Оставьте место между штабелями камней. Это необходимо для того, чтоб делать приемку бетонной смеси и перемещать ее в опалубку применяя инвентарные лотки, желобовки и другие приспособления.
