Леса и подмости
|
|
|
|
|
|
Между рабочим настилом подмостей или лесов и стеной сооружаемого здания должен быть зазор больше 5 см: |
|
|
|
|
|
|
Вести кирпичную кладку необходимо в два приема: в первую очередь важным условием является то, что ее высота должна быть доступна росту каменщика, и также она должна быть на высоте, которая необходима для сооружения подмостей и лесов.

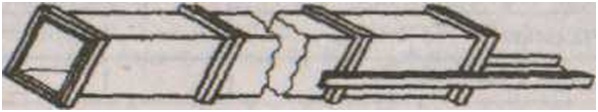

Рисунок 14. Желоб предназначенный для спуска раствора и камня
Устраивать их необходимо в виде настила, который монтируется на специальных опорах. При этом если высота стены составляет 1,5— 4,5 м то кладку необходимо выполнять с подмостей (рисунок 16), если же высота стены достигает 40 м то необходимо использовать трубчатые или подвесные струнные леса. Между рабочим настилом подмостей или лесов и стеной сооружаемого здания должен быть зазор больше 5 см. Этот зазор должен быть чтоб вертикальности стены можно было проверить отвесом.
Подмости – это передвижные рабочие площадки которые имеют ширину 2,5—2,6 м, они имеют вид настала и держатся на инвентарных опорах. По мере того, как будет увеличиваться высо-та каменной кладки, подмости устанавливают на плиты межэтажного перекрытия внутри здания. Чтобы рабочие могли вести кладку с подмостей в границах одного этажа на любой точке стены, в границе захватки подмости устанавливают вдоль стены сплошной лентой. С внешней стороны подмостей монтируют защитное ограждение.

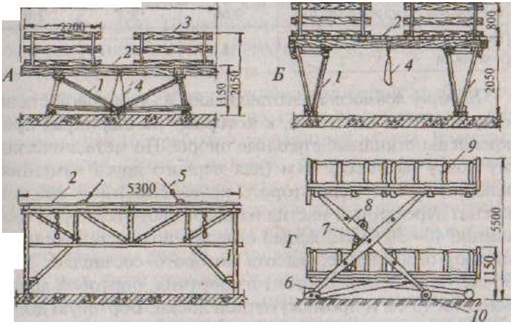

Рисунок №16. Подмости, сооружаемые при кладке стен (размеры указаны в см):
шарнирные подмости для второго яруса кладки(А); шарнирные подмости для третьего яруса(Б); инвентарно-блочные подмости(В);подмости с гидроприводом(Г); опора(1); настил(2); ограждение(3); канат для фиксации опор(4); строп(5); статическая опора(6); гидропривод(7); рычаги(8); платформа с ограждениями(9); подвижная опора(10).
Независимо от того инвентарные подмости и самодельные, главным условием является то, чтоб их несущая способность во время работы полностью обеспечивала каменщику безопасность и удобство при выполнении необходимых строительных операций. Подмости должны отличаться легкостью и в тоже время прочностью, при этом обеспечивая простоту и легкость монтирования. Их несущей способности должно хватить на вес рабочих, а также складируемых материалов с учетом полуторного запаса прочности. Чтоб переставлять подмости применяют кран. В зависимости от конструктивного исполнения, подмости бывают шарнирно-панельными, консольными, блочными или рычажными. В таблице №3 приведены технические характеристики подмостей.
Таблица №3
Технические характеристики подмостей
| Подмости | Кладка | Ширина |
| 2-го | 3-го |
| Шарнирно-панельные | 1,1 | 2,05 | 2,5 |
| Панельные | 1 | 2 | 2,4 |
| Рычажные с гидроприводом | 0,66 | 3,3 | 2,6 |
| Переносные площадки-подмости | 1 | 2 | 12 |
Для изготовления блочных подмостей применяется уголковая сталь, которая сваривается в виде пояса, к которому прикреплены на шарнирах откидные железные опоры. По стальному поясу на высоте 1 м (если это первый ярус каменной кладки) и 2 м (если это второй ярус каменной кладки) крепится деревянный настил изготовленный из досок хвойных пород, которые имеют толщину 4—5 см. Необходимо установить ограждение с задней стороны подмостей. Его высота должна составлять 90— 95 см. В состав ограждения входят поручень, бортовая доска высотой 15 см и промежуточная доска. Укладывать бортовую доску необходимо кромкой на настил. Все детали ограждения нужно с внешней стороны крепить к стойкам. Чтоб установить и переместить подмостья используют кран. С этой целью в конструкции подмостей есть специальные проушины чтоб грузоподъемными стропами мог осуществляться захват.
Шарнирно-панельные подмости - это конструкция настила, к которому треугольные опоры прикреплены шарнирно. Их конструкция отличается тем, что треугольные опоры можно монтировать как вертикально, так и горизонтально, что позволяет по мере роста каменной кладки менять высоту рабочего настила.
Благодаря гидравлическому приводу рычажные подмости дают возможность по мере роста каменной кладки менять высоту рабочей плошадки. С этой целью в конструкции подмостей предусмотрен гидронасос, работающий от сети 220 В. Специальные тормозные устройства дают возможность фиксировать настил на определенной высоте.
Выполняя работу с подмостей необходимо устанавливать защит-ные козырьки на высоте 6—7 м с внешней стороны каменной кладки. Козырьки нужно переставлять по мере роста кладки.
При работе с подъемно-переносными подмостьями не понадобится ручной труд, так как перемещают их с помощью крана, который укрупняет элементы подмостей таким образом значительно уменьшая трудовые затраты.
Строительные леса - это трубчатая конструкция, которая состоит из стоек и перекладин, на которые прикреплен рабочий деревянный настил. В местах где стойки и ригели, размещенные через каждый метр высотной отметки, пересекаются к стойкам необходимо приваривать патрубки, в которые затем вставляются приваренные к ригелям крюки. На рисунке 17 изображена конструкция крепления ригелей к стойкам. Устанавливать строительные леса необходимо с внешней стороны объекта, который строится. Строительные леса чаще всего применются при сооружении бесподвальных зданий одноэтажной постройки. Чтоб лесса не опрокинулись их необходимо закреплять в кирпичной кладке используя для этого анкеры.
При сооружении стен, необходимо каждый день осматривать леса проверяя чтоб их загрузка была не больше, чем предусмотрено проектом. Обратите внимание чтоб трубчатые леса надежно опирались на грунт. Укладывают деревянные прокладки перпендикулярно стене под каждые две стойки, чтоб таким образом обеспечить равномерное распределение давления.

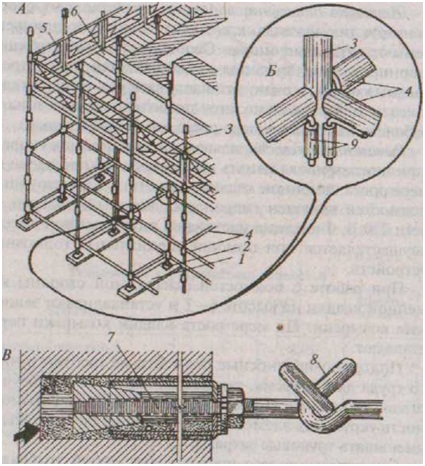

Рисунок №17. Трубчатые леса:
общий вид(А);узел крепления(Б);крепление ригеля к трубчатой стойке(В);подкладка(1);башмак(2);стойка(3);ригель(4);ограждение(5);рабочий настил(6);анкер, заделанный в кладку(7);соединение анкера и крюков лесов (8); патрубки(9).
С помощью подвесных струнных лесов (рисунок 18) рабочий настил можно устанавливать практически на любой высоте. Чаще всего их устраивают когда сооружают каменные стены высотой до 40 м. Важным качеством таких лесов является то, что они не зависят от состояния грунтов и рельефа местности. В таблице №4 показаны технические характеристики строительных лесов.

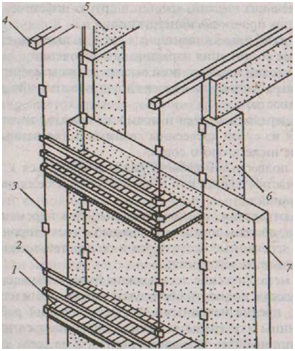

Рисунок №18. Подвесные струнные леса:
Настил(1); ограждение(2); стальные подвески(3); кронш(4); балка(5); колонна(6); стеновое ограждение(7).
Таблица №4. Технические характеристики строительных лесов
| Конструкции | Максимальная высота сооржаемых зданий, м | Ширина настила, м | Допускаемая нагрузка на 1 м! |
| Трубчатые — безболтовые — на хомутах | 40 40 | 2,15
2,5 | 1500
2500 |
| Из объемных элементов | 14,2 | 3 | 400 |
Леса и подмостья, которые используются в строительстве, должны соответствовать следующим требованиям:
— для изготовления металлических элементов подмостей и лесов должны быть использованы прямые металлические трубы, которые не имеют трещин, вмятин и прочих дефектов, которые нарушают прочность конструкции;
— у разборных инвентарных лесов должны быть крепкие соединения наращиваемых стояков;
— чтоб стояки лесов были устойчивыми они должны по всей высоте крепиться к
прочным элементам строений;
— для изготовления деревянных лесов и подмостей должна применяться сухая древесина лиственных и хвойных пород, которые должны быть не ниже второго сорта;
— чтоб избежать раскачивания необходимо крепить подвесные подмости к прочным частям сооружения или здания;
— необходимо ограждать со всех сторон отверстия, которые предназначены чтоб перемещать грузы;
— необходимо предусмотреть защиту от загорания деревянных частей лесов и подмостей;
— необходимо заземлить металлические леса;
— леса и подмости необходимо оборудовать лестницами или тра-пами, с помощью которых рабочие будут перемещаться. Устанавливать лестницы или трапы необходимо оставляя между ними не больше 40 м расстояния; если леса имеют длину
больше 40 м, то необходимо предусмотреть не меньше двух трапов или лестниц. Надежно закрепите верхний конец трапа или лестницы, проследите чтоб угол наклона лестницы к горизон-тальной плоскости был не больше 60°, а наклон трапа должен быть не больше чем 1 : 3.
Лестницы, которые используются для подъема на подмости и леса, должны соответствовать следующим требованиям:
— для изготовления элементов лестниц должны быть применены отборная древесина твердых пород (дуба, бука, ясеня) или же хвойных пород (лиственницы, сосны) влажность которых не должны превышать 15%;
— наружная поверхность тетив должна быть без сучков, которые выпадают или распределяются по оси завитков с выемками, смоляных карманов, которые не были выявлены в процессе обработки, а также трещин, которые проходят к отверстиям проступей;
— каждая деталь лестницы должна быть гладко острогана ручной или машинной обработкой;
— оковка лестницы и деревянные детали должны друг к другу плотно прилегать;
— деревянные элементы лестницы необходимо пропитывать горя-чей олифой, а затем прозрачным лакированием. Нельзя красить лестницы красками;
— необходимо применять влагостойкий клей, чтоб соединять элементы деревянных лестниц.
|
|
|
