Подготовка, подача и укладка раствора
|
|
|
|
|
|
Бетонную смесь он готовит непосредственно на объекте, в пути следования к объекту, и, будучи уже загруженным качественной смесью, перемешивает ее в пути следования: |
|
|
|
|
|
|
Всего здесь применяется три вида механизмов: первые предназначены для приготовления бетонных и растворных смесей, с помощью вторых растворы доставляют на стройплощадку, третьи служат для укладывания и уплотнения смесей и растворов.
Первый вид включает в себя смесители различных модификаций: непрерывного действия, смесители циклического характера, которые работают на гравитационном (рисунок 21) или принудительном принципах смешивания (рисунок 22).
На рисунке 64 изображен автобетоносмеситель который является самым современным и мобильным представителем этого вида машин.

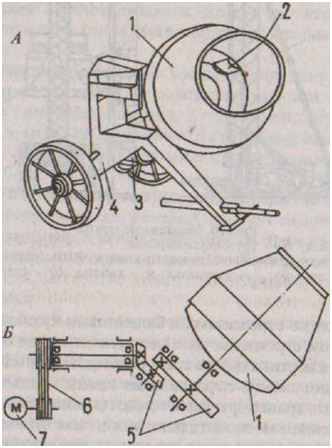

Рисунок 21. Гравитационный смеситель с замесом в 65 л:
общий вид(А); кинематическая схема(Б); смесительный бара-бан(1); перемешивающие лопасти(2); привод(3); рама с колесным ходом(4); цилиндрический редуктор(5); клиноременная пе-редача(6); электродвигатель(7).

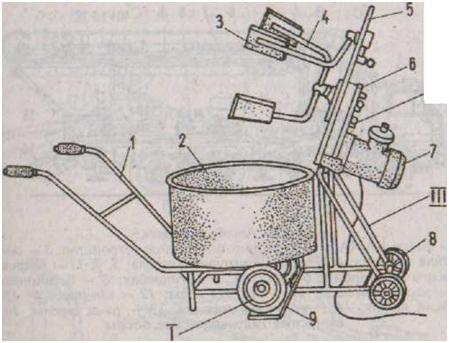

Рисунок 22. Смеситель принудительного действия:
тачка-чаша (I); откидывающийся смеситель (II); рама одноосной тележки (III); тачка(1); цилиндрическая чаша(2); неподвижная лопасть(3); вертикальный лопастной вал(4); ограждение(5); цилиндрический редуктор(6); электродвигатель(7); колеса(8); фиксатор-ловушка(9).
Бетонную смесь он готовит непосредственно на объекте, в пути следования к объекту, и, будучи уже загруженным качественной смесью, перемешивает ее в пути следования. Для работы этих машин наиболее подходящей является температура от —30° до +40°.
Второй вид включает в себя все машины, которые предназначены для транспортировки приготовленных смесей. В основном это специализированные автотранспортные средства в числе которых автобетоновозы, авторастворовозы и автобетоносмесители, которые также имеют функцию доставки растворов. Также этто автобетоносмесители (рисунок 24) и автобетононасосы (рисунок 23).
Третий тип включает в себя вибраторы с различными конструкциями и модификациями. Они вытесняют воздух, который содержится в растворе, и ликвидируют все пустоты между арматурой и опалубкой. Чаще всего в строительстве применяют электрические и пневматические вибраторы с круговыми колебаниями. В зависимости от способа воздействия на смесь вибраторы бывают поверхностными и глубинными (рисунок 25).

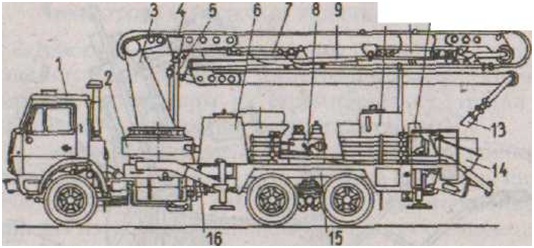

Рисунок 23. Автобетононасос:
шасси КАМАЗа(1); опорно-поворотное устройство(2); пово-ротная колонна(3); распределительная стрела(4); гидроцилиндры двустороннего действия(5,7); гидробак(6); бетононасос(8); растворопровод(9); бак для воды(10); компрессор(12); гибкий шланг(13); приемная воронка(14); рама стрелы(15); выносные гидравлические опоры (16).

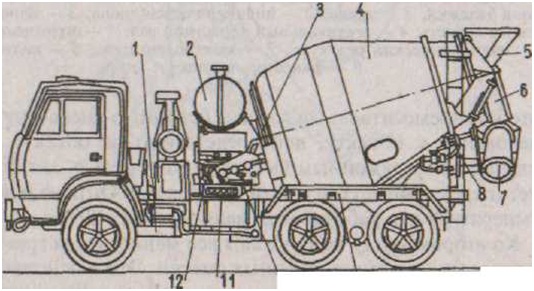

Рис. 24. Автобетоносмеситель:
шасси КАМАЗа(1); дозировочно-промывочный бак(2); механизм вращения барабана(3); смесительный барабан(4); загрузочная воронка(5); разгрузочная воронка(6); складной лоток(7); поворотное устройство(8); рама смесителя(9); рычаги управления оборудованием(10,12); контрольно-измерительные приборы(11).

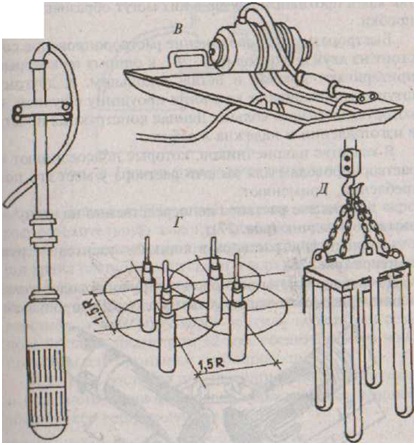

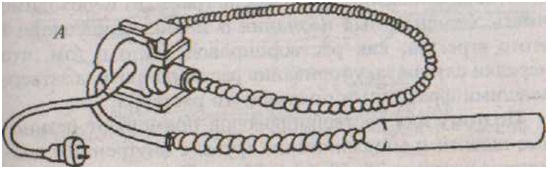

Рисунок № 25. Вибраторы:
глубинный вибратор с гибким валом(А); глубинный ручной(Б); вибратор поверхностный(В); схема перестановки вибраторов(Г); пакет вибраторов(Д).
ТЗадействуя в строительстве автобетононасосы (рисунок 23) необходимо ознакомиться с информацией о такой составляющей этого агрегата, как растворопровод. Это необходимо так как часто растворопровод закупоривается затвердевшими фракциями из раствора.
Чтоб этого избежать для растворопроводов необходимы резино-вые шланги и металлические трубы, которые имеют внутренний диаметр не меньше 3,8, 5, 6,25, 7,5 см. Если стыковые соединения звеньев растворопроводов будут не плотными, то в них могут появиться пробки.
Быстроразъемное соединение растворопроводов включает в себя два штуцера (рисунок 26). К одному из них приваривают петлю с кольцом и крючок, а к другому крючок и проушину с ручкой со вставленным кольцом. Такая конструкция надежна в работе и проста в изготовлении.
Если раствор наносится непосредственно на стену, то в качестве наконечников, которые необходимо подсоединять к растворопроводам, чтоб выдавать раствор у мест его по-требления, применяют раствороукладчик (рисунок 27). Если же раствор подается в ящики, то с этой целью применяют гасители струираствора (рисунок 28).
Рисунок №26. Быстроразъемное соединение растворопровода (размеры указаны в мм)

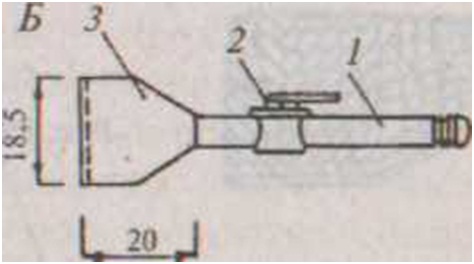

Рисунок №27. Раствороукладчик (размеры указаны в мм):
вид сбоку(А); план(Б); труба(1); кран(2); раструб(3).

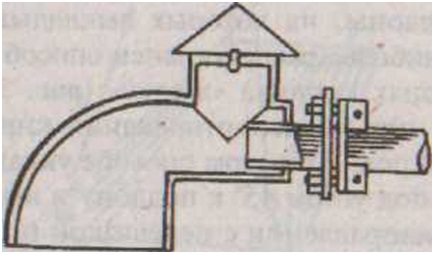

Рисунок №28. Гаситель струи раствора (размеры указаны в мм)
Прежде чем начинать работу необходимо тщательно промыть известковым молоком всю систему трубопроводов, после чего ее нужно продуть сжатым воздухом. Чтоб нагнетать раствор на этажи необходимо применять распределительную колонку, у которой в нижней секции есть трехходовой пробковый кран. С помощью крана раствор можно пропускать в верхние секции колонки, а в раствороукладчик через резиновые шланги. В конце верхней секция колонки есть крышка с отверстием, к которому через вентиль подключается резиновый шланг, который имеет диаметр 12 мм и соединен с водопроводом, чтоб осуществлялась промывка трубопровода.
Благодаря трехходовому крану и обратному растворопроводу остатки сбрасываются в приемным бункер растворонасоса.
|
|
|
