Правила перевязки швов каменной кладки
|
|
|
|
|
|
Многие знают, что каменные материалы не владеют гибкостью и слабо сопротивляются растяжению и изгибу: |
|
|
|
|
|
|
Каменная кладка должна соответствовать определённым физическим стандартам, которые зависят от правильного подбора материалов и соблюдения технологии укладки камня в конструкцию.

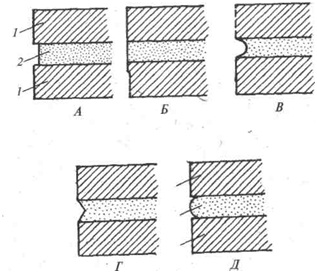

Рисунок 54. Формы швов
А – заглубленный; Б – вподрезку; В – выкружкой; Г – треугольный двусторонний; Д – с выпуском валика; 1 – кирпич, 2 –шов.
Многие знают, что каменные материалы не владеют гибкостью и слабо сопротивляются растяжению и изгибу. То есть если к отдельным участкам каменной кладки будет приложена сила направленная на растяжение или изгиб камней, их разрушение будет происходить раньше, чем от силы, что направлена на сжимание. Особенно уязвимым местом в каменной кладке являются вертикальные и горизонтальные швы, которые разрушаются значительно раньше самих камней. Прочность швов более всего зависит от оптимального подбора пластичности растворной смеси и порядка взаимного расположения швов. Порядок расположения швов по отношению друг к другу регламентируется определёнными правилами – это так называемые правила нарезки. От следования этим правилам в большой степени зависит прочность каменной кладки и способность к противостоянию расслаиванию по горизонтали и вертикали. Есть три основные правила нарезки, определяющие структуру каменной кладки.
Первое правило определяет взаимное положение камней в кладке. Согласно ему камни в вкладке должны быть расположены горизонтальными рядами таким способом, что бы нагрузки были направлены под прямым углом и припадали на одну точку, распределялись по всей поверхности каждого из камней. При правильном расположении камней будет исключена вероятность разрушения кладки при сдвиге камней при внешнем воздействии.
Рисунок 55. Положение камней согласно первому правилу разрезки
Согласно второму правилу разрезки – плоскости камней на кладке, что имеют общее ребро, должны иметь взаимно перпендикулярное расположение. При этом поперечные и продольные вертикальные швы не могут быть сквозными по высоте конструкции.
Суть этого правила наглядно иллюстрирует рисунок 56. Для того чтобы прервать швы, необходимо произвести перевязывание поперечных и продольных швов в поперечных рядах кладки камнями ряда, что расположен выше, со сдвигом на ? или ? длины по сравнению с камнем, расположенным рядом ниже. Это также предупреждает вероятность сдвига или скола камней при воздействии сил, что приложены на кладку.
Согласно третьего правила разрезки, необходимо перевязывать верхние швы кладки из камня (рисунок 57) – это сделает её монолитной. Если это не сделать, то кладка может расслоиться на отдельные столбы. Эти правила допускают небольшие отклонения в многорядных кладках, если используются высокомарочные цементные растворы. В этих вариантах в многорядных кладках не обязательно проводить перевязку вертикальных швов в продольном направлении, или в 3 смежных рядах в поперечном.
Рисунок 56 Членение рядов кладки согласно второго правила разрезки.
А – правильное членение; Б – неправильное.
Основываясь на правилах разрезки, были предложены системы перевязки швов, что являют собой строго определённый порядок укладки камней, который должен быть правильной формы.
Рисунок 57 Перевязка вертикальных швов
А – правильно; Б – неправильно.
Строители на протяжении многих веков собрали достаточно материал о строительных работах. Создано великое множество систем перевязки, наибольшее распространение получили 3: многорядная, однорядная, цепная.

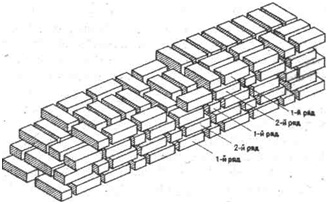

Рисунок 58. Цепная система перевязки швов.
Начало кладки независимо от системы ведут с тычкового ряда.
Цепная система перевязки швов, являет собой систему, при которой происходит чередование тычковых рядов с ложковыми. В результате с фасадной стороны кладки получается рисунок в виде цепочки. Такая кладка считается наиболее прочной, но и при этом наиболее трудоёмкой. Для её возведения необходимы каменщики высокой квалификации.
В однорядной системе кладка ведётся таким способом, чтобы происходило перекрытие вертикального шва кирпичом с верхнего ряда. При этом происходит сдвиг вертикальных поперечных швов в смежных рядах относительно друг друга на 1\4 кирпича, а продольные – на 1\2 кирпича. Но эту кладку невозможно выполнить целыми кирпичами, поэтому чтобы произошло смещение вертикальных швов нужно каждый ряд начинать с кирпича, что имеет 3\4 длины нормального.

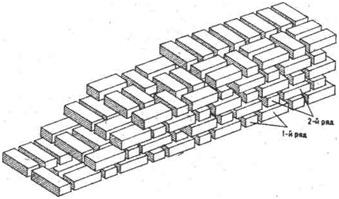

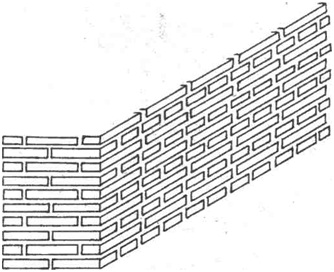

Рисунок 59. Перевязка ложковых верст тычковыми рядами через 5 рядов по вертикали: 1 — тычок; 2- ложок
При многорядной системе кладки происходит перевязывание ложковых вёрст тычковыми рядами ровно через 5 рядов по вертикали (рисунки59 и 60). Кладка проводится таким способом, чтобы вертикальные поперечные швы перекрывались вышележащими рядами в каждом ряду, соответственно продольные ряды – всего через 5 пять рядов. Выгодами многорядной системы являются :
– снижение количества верстовой кладки, что приводит к снижению трудоёмкости;
– возможность применения большого числа половинок (если стена толщиной в 2 кирпича, то 33 процента её можно занять половинками);
– при укладке углов и пересечений трёхчетвёрок нужно значительно меньше, а это также снижает трудоёмкость.
Эта система имеет и существенные недостатки. Например, уменьшение несущей способности на 6 процентов в сравнение с системой перевязки однорядной. Также недостатки многорядной системы могут ярко проявиться зимой. Во время оттаивания есть возможность вспучивания стены в продольном направлении, по причине редкого перевязывания вертикальных швов.

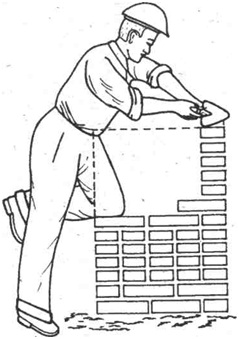

Рисунок 60. Правильная поза каменщика во время кладки стены с пятирядной развязкой.
Разновидностью многорядной системы перевязки является трёхрядная система, которая наибольшее распространение получила при кладке вертикальных столбов (рисунок61) а также простенков. В этой системе тычковый ряд чередуется с тремя ложковыми рядами, а сама кладка обходится без трёхчетвёрок при кладке углов и простенков. Но при этом, если кладка имеет толщину не кратную целому кирпичу. Нужно использовать половинки.
Отдельным видом идёт крестовая кладка ( рисунок 62) а также готическая кладка (рисунок 63). Они требуют вложения большого труда, отличаются высокой прочностью.

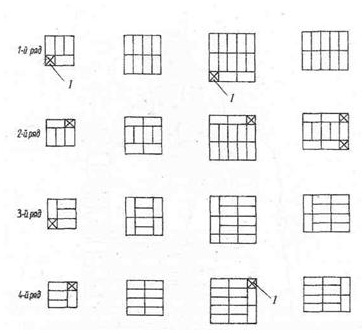

Рис. 61. Трехрядная система перевязки: 1 — половинка кирпича.
Рис. 62. Крестовая кладка
Рис. 63 Готическая кладка
|
|
|
