Гидроизоляция фундаментов и стен подвалов
|
|
|
|
|
|
Основанием для отмостки должна быть плотно утрамбованная жирная глина, которая уложена слоем не менее 15 сантиметров: |
|
|
|
|
|
|
Гидроизоляция необходима, чтобы защитить конструкции или части здания или сооружения от действия поверхностной или грунтовой вод, а также капиллярной влаги (рисунок 68).
Для защиты подземной части здания от действия поверхностных вод примыкающая территория должна быть спланирована, а вокруг здания или сооружения должен быть сделаны отмостка или тротуар шириной более 70 сантиметров. Основанием для отмостки должна быть плотно утрамбованная жирная глина, которая уложена слоем не менее 15 сантиметров.
Для предотвращения воздействия капиллярной влаги в фундаменте бесподвальных зданий с небольшим количеством этажей укладывают слой гидроизоляции состоящий из асфальта с толщиной 1-1,5 сантиметра или жирного цементного раствора 1,5 сантиметра на высоте от 10 до 20 сантиметров от тротуара или отмостки. Для приготовления раствора должны быть применены гидроизоляционые марки цементов.
Асфальтная смесь, что уложена на горизонтальные поверхности гидроизолируемой конструкции, обычно уплотняется при помощи вибраторов. На стыке асфальтового слоя гидроизоляции швы перекрывают более чем на 15 сантиметров. Их нужно загладить при помощи горячих металлических «утюгов». Края асфальтовой гидроизоляции уложенной ранее, нужно предварительно нагреть.

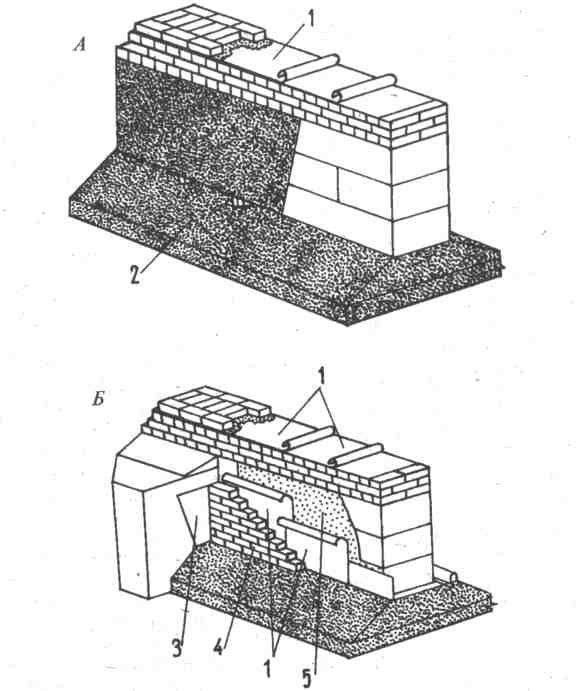

Рисунок 68. Гидроизоляция фундаментов:
А – полимерными и эмульсионно-битумными материалами;
Б – рулонными материалами;
1– рулон;
2 — полимеры и эмульсионно-битумные составы;
3 – слой глины;
4 – стена из кирпича;
5 – грунтовка
Здания и сооружения с подвалами можно изолировать от капиллярной влаги при помощи пары слоёв рулонно-изоляционного материала (рисунок 69).

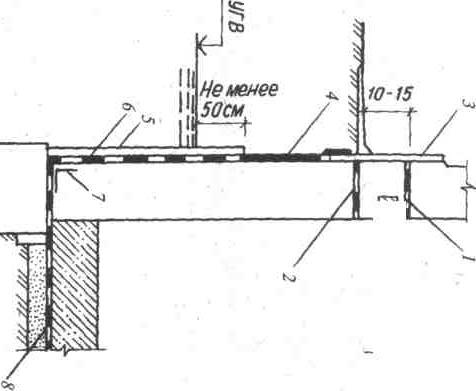

Рисунок 69. Строение двойной противокапиллярной прокладки:
1–первая противокапиллярная прокладка;
2 – вторая противокапиллярная прокладка;
3 – цементная гидроизоляция цоколя;
4 – окрасочный слой;
5 – защитное ограждение;
6 – гидроизоляция подвала;
7– угловое усиление гидроизоляции;
8–гидроизоляция пола;
УГВ – уровень грунтовых вод
Причём нижний слой должен быть расположен на уровне пола подвала, а верхний – на уровне отмостки или тротуара (рисунок 70). Внешние поверхности стен по вертикали, как правило, покрывают слоем горячего битума, а промежуток между стеной и грунтом заполняют жирной мятой глиной.
Изолируемые поверхности обязательно должны быть ровными, не содержать впадин и бугров. Если приложить контрольную рейку длиной 3 метра зазоры между рейкой и контролируемой поверхностью не должны быть больше 5 миллиметров. Острые и прямые углы между смежными поверхностями конструкции нужно закруглять или притуплять.
При высоком уровне грунтовых вод необходимо произвести операции по их понижению способом плоскостных дренажных систем или отведение воды в более низкие водонепроницаемые слои. Эти мероприятия необходимо проводить по специальным проектам.
При невысоком притоке грунтовых вод конструкции пола, как правило, составляют из подстилающего слоя жирной помятой глины толщиной 25 сантиметров и чистого асфальтного или цементного полов. Внешнюю поверхность стен при этом тоже обрабатывают битумной обмазкой или штукатуркой из цемента, а зазоры заполняют мятой жирной глиной.
При довольно значительном притоке грунтовых вод цементный раствор наносят способом торкретирования (рисунок 71) . После торкретирования производят затирку и тщательное железнение поверхности. Торкретирование проводят слоями толщиной от 8 до 10 миллиметров. При этом каждый последующий слой нужно наносить только после того как схватился предыдущий.

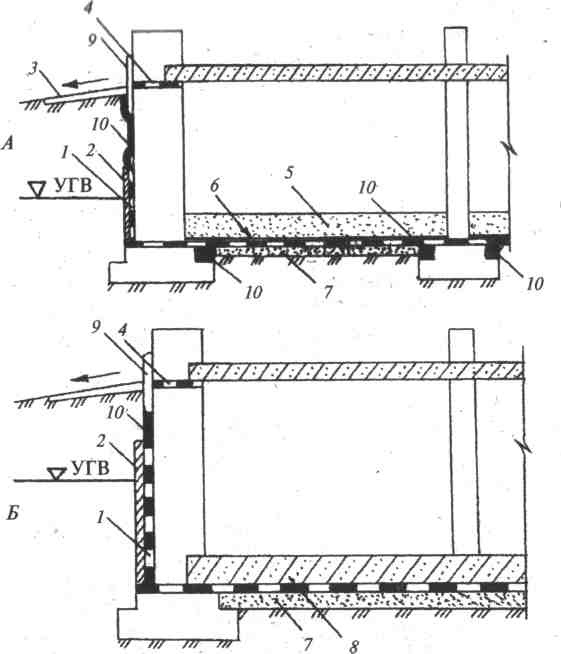

Рисунок . 70. Гидроизоляция подвальных помещений:
А – со свободно расположенными стенами;
Б – с железобетонной плитой, которая заанкеренна в стенах;
1 – противонапорная гидроизоляция;
–защитное ограждение;
3 – отмостка;
4 – противокапиллярная прокладка;
5 – пригрузочная конструкция;
6 – укрепление гидроизоляции;
7 – бетонная подготовка;
8 – заанкеренная железобетонная плита;
9 –цементная гидроизоляция;
10 – асфальтный слой;
УГВ – уровень грунтовых вод.
Вертикальную гидроизоляцию необходимо всегда укладывать на 50 сантиметров выше максимального уровня стояния грунтовых вод.
Наибольшее, тщательно нужно выполнять стыки вертикальных и горизонтальных участков гидроизоляции.

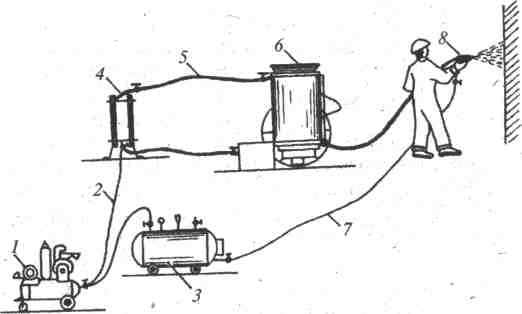

Рисунок 71. Нанесение цементного раствора способом торкретирования:
А – компрессор;
2 – шланги для воздуха;
5 –бак для воды;
4 –очиститель воздуха;
5 – шланг;
6 – цемент-пушка;
7 – шланг для подачи воды;
8 – сопло

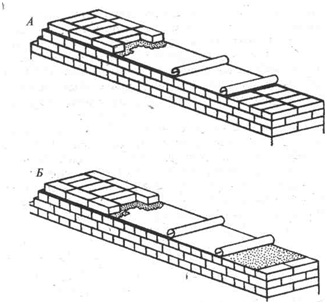

Рис. 72. Поверхностная клейка материалов для гидроизоляции в рулонах на кладке:
А —два слоя ложатся на сухую основу;
Б – двухслойное укладывание на клеевую основу (рубероид, гидроизол)
Материалы для гидроизоляции в рулонах следует клеить на конструкционные изолируемые конструкции так, чтобы очередной следующий за ним слой закрывал идущий перед ним не меньше, чем на 10 сантиметров по идущим вдоль стыкам и не меньше, чем на двадцать сантиметров, по идущим поперёк. Каждый слой клеится таким образом, чтоб не было мест, которые не проклеились. Совмещения полотнищ следует укладывать вразбежку (рис. 72).
Поверхности, имеющие вертикальную, наклонную и сводчатую конструкцию, оклеиваются от низа к верху.
|
|
|
