Кладку стен бетонными камнями нужно проводить так, чтобы один тычковый ряд кладка перекрывал три ложковых ряда(рисунок 84 А). При кладке примыканий и углов применяют камни-трёхчетвёрки, что должны быть уложены в каждом ряду во время кладки угла. ( рисунок 84 – Б) , а во время кладки примыканий – через один ряд( рисунок 84 –В).
Как правило, на кладке ведётся звеном-«тройкой». Каменщик ведёт кладку на уже готовую постель, а один из подсобных расставляет камни, заполняет зазоры материалом, удерживающим тепло, оказывает помощь каменщикам в установке причального элемента, в промежуток без работы проводит забутовку. Второй помощник стелет на постельную грань раствор и кладёт его нетолстыми фрагментами на каменную плоскость, чтобы заполнить швы, расположенные вертикально. Виды и сооружения из камней из бетона, являющиеся основными, показаны на рис. 85, 86, 87, 88.

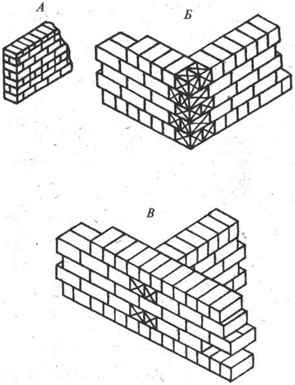

Рисунок 84. Расположение камней-трёхчетвёрок: А – в стене; В– во время кладки угла; В – во время кладки примыканий

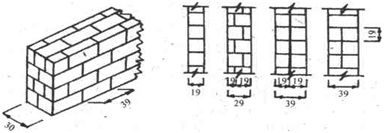

Рис. 85. Стена без пробелов, возведённая из камней, приготовленных из бетона (параметры в миллиметрах)

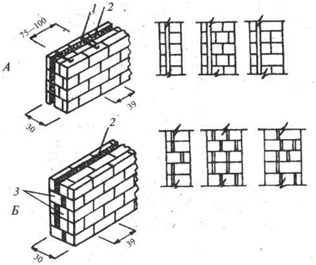

Рис. 86. А — камни из бетона, слой воздуха один, стена укреплена скобами из металла; Б –– слой воздуха входит в стену, есть перевязки поперёк (параметры в миллиметрах): 1 —скобы из металла; 2 —слой воздуха; 3 — перевязки поперёк
Рис. 87. Стена, которую составляют две стенки, являющиеся лицевыми и идущие параллельно, из камней из бетона, которые лежат на ребре и соединяются рядами из тычков, сложенными из такого же материала. Промежутки наполняет облегчённый бетон или из засыпают и делают диафрагмы (параметры в миллиметрах)
|
