Закрепление положения объекта на местности (разбивку осей) начинают, вынося две крайние точки в натуру. Точки определяют положение самой длинной продольной оси объекта. Их нужно выносить способом прямоугольных/полярных координат, угловых/линейных засечек к ближайшим пунктам геодезической основы.
Если на площадке строительная геодезическая сетка, то используют способ прямоугольных координат (рисунок № 112, а). Вершины сетки нумеруют на разбивочном чертеже. Они образовывают фигуры квадратов/прямоугольников с длиной сторон 40-50 м. Сторонам строительной сетки должны быть параллельны оси здания (АБВГ), разбивка которого выполняется. На чертеже должны быть указаны расстояния.
Последовательность выполнения разбивки:
1. Откладывают расстояние и фиксируют т. Р на местности по створу в промежутке между знаками 12-13 строительной сетки.
2. Строят прямой угол (створ отрезка 12,13) возле т. Р.
3. Откладывают перпендикулярно расстояние, фиксируют т. А.
4. Такое же строение делают от метки 14 и фиксируют т. Б.
5. Следующие тт. В., Г. строят по известным уже расстояниям между осями.
6. Этот способ используется для выполнения разбивки зданий/ «красных» линий.
Обноску устраивают после того, как основные оси ( рисунок № 112, б) и характерные точки перенесены на местность. Она закрепляет оси фундамента, колонн, стен и т. д.

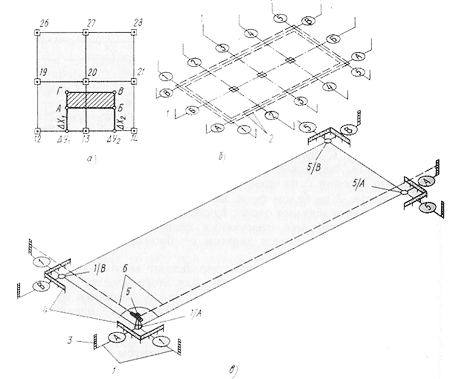

Рисунок № 112. Разбивка и выполнение закрепления осей здания:
Оси основные(1), наружные стены здания(2), знаки контрольные осевые(3), обноска(4), теодолит(5), визирный луч теодолита(6); точки, где пересекаются основные оси (1А, 1В, 5А, 5В).
Разбивка от геодезической сетки (а), оси здания (разбивка на местности) (б), выполнение перенесения осей на обноску (в).
Чтобы устроить обноску, нужно провешать линии (расстояние - 2-3 м) и параллельно к внешнему контуру строения. Потом нужно установить деревянные/инвентарные металлические стойки в створе линий (расстояние - 3-3,5 м). Наружные грани обязательно находятся в одной плоскости по вертикали. С внешней стороны к стойкам прикрепляются доски (толщина 40-50 мм). Их верх находится в одной горизонтальной плоскости. Деревянную обноску можно заменить инвентарной металлической из труб (скрепляют с помощью передвижных фиксирующих устройств и муфт).
Основные оси здания закрепляются на обноске. Над любой точкой, которая расположена в створе оси, устанавливают теодолит. Потом наносят направления осей на линии визирования на обноске и отмечают их номера с помощью краски. Промежуточные осевые линии (колонн, стен, фундаментов) отмеряют с помощью рулетки по обноске от оснoвных осей.
Если произошло повреждение обноски, то нужно закрепить на местности самые важные оси. То есть нужно установить временные контрольные знаки с осевыми рисками (расстояние 5-10 м) от строения в их створе. По ним происходит контроль в производственном процессе разбивки осей. Также можно закреплять оси с помощью сооружений, которые находятся недалеко от здания, которое строится.
