Выполнение простых геодезических измерений на стройке производится с помощью стальных мерных лент, теодолитов, рулеток и нивелиров.
Теодолит (рисунок № 109) – это оптический прибор предназначенный для того, чтобы измерять или получать горизонтальные и вертикальные углы в натуре.

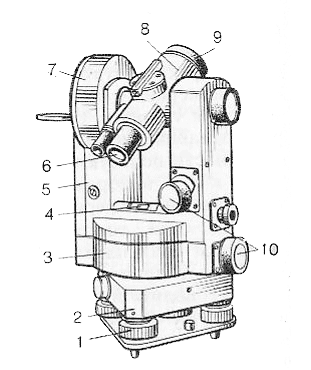

Рисунок № 109. Теодолит:
винт подъемный(№1), круг горизонтальный(№3), подставка(№2), уровень(№4), окуляр(№6), подставка трубы(№5), вертикальный круг(№7), объектив(№9), труба(№8), закрепительные винты(№10).
Подставка(2) с тремя подъемными винтами(1) служит основанием для прибора, который устанавливают на штатив. Труба(8), которая имеет окуляр(6) и объектив(9), закреплена в подставках(5).
Прибор устанавливается на треножном штативе. Вертикальную ось приводят в рабочее (отвесное) положение с помощью уровня (4); центрируют над точкой и измеряют горизонтальные и вертикальные углы по кругам (горизонтальному/вертикальному). Чтобы измерить горизонтальный угол, нужно навести трубу на точку, которая находится слева от вас. Нужно установить веху над точкой вертикально (веха – деревянная палка круглой формы с полосами красного и белого цветов). Отсчет берется по лимбу горизонтального круга - отсчетному приспособлению. После чего нужно перевести трубу на вторую точку справа и снова взять отсчет. Углом, который измеряется между точками, будет разность отсчетов.
Нивелирная рейка (раздвижная (рисунок № 110, а), раскладная) – это деревянный брус двутаврового сечения, который имеет ширину - 10-12 см и толщину - 2-3 см. На рейке, с обеих сторон, нанесены сантиметровые деления (на одной стороне 1; на белом фоне черные 2; красные 3 на другой стороне). Отсчет с нуля от основания рейки (пятки) ведется на стороне с черными метками (дециметры обозначены цифрами). Зависимо от типа рейки, отсчет от произвольного числа ведется на стороне с красными метками.

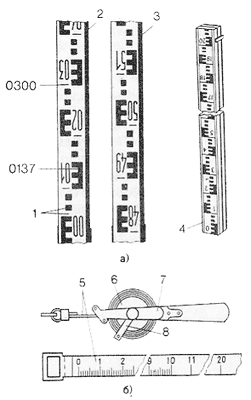

Рисунок № 110. Геодезические инструменты и приборы:
а)нивелирные рейки, б)рулетка;
сантиметровые деления(№1); рейка в сборе(№4); барабан для сматывания ленты(№6); разграфка черной и красной стороны(№2, 3); вилка(№7); полотно рулетки(№5); ручка(№8).
Высота точек, а также превышение одной над другой, можно определить, используя нивелиры и рейки. В рабочее положение устанавливается нивелир, рейки устанавливаются на точки, между которыми нужно определить превышение. Чтобы привести в рабочее положение нивелир и рейки, нужно привести в горизонтальное положение визирную ось трубы, а рейки – в вертикальное. При помощи уровней достигают вертикальности визирной трубы; при помощи отвесов или же на глаз – вертикальности реек.
Металлические рулетки (рисунок № 110, б), длина которых 2, 5, 10, 20 см - для измерения небольших отрезков; чтобы выполнять разбивку осей сооружений и зданий нужна рулетка, длинна которой 20, 30, 50 м.
Выполняя разбивочные работы, металлическую рулетку нужно последовательно откладывать между первой и последней точками линии, которая измеряется. Лента рулетки не должна откланяться от прямой, которая соединяет точки. Чтобы не пропустить грубые ошибки, и тем самым оценить качество и повысить точность измерений, линии нужно измерять в прямом и обратном направлении.
Нивелир – геодезический прибор, предназначенный для того, чтобы определять относительную высоту точек или перенос горизонта на необходимые объекты. Детали прибора: зрительная труба, цилиндрический уровень, который необходим для приведения в горизонтальное положение визирной оси зрительной трубы.
Нивелир уровневый Н (рисунок № 111). Его устанавливают на треножник с опорной площадкой (штатив). Зрительная труба нивелира – это оптическая система, которая помещена в трубу (№5) (металлический корпус). На одном крае трубы – объектив (№4), на другом – окуляр (№6). Визирная ось трубы – это линия, которая соединяет оптический центр объектива и перекрестие сетки нитей. Она нужна для наведения на предмет, который наблюдается. Чтобы добиться четкого изображения предмета, вращают фокусировочное кольцо. А для фокусирования изображения сетки нитей, вращают окулярное кольцо.
Рисунок № 111. Нивелир:
подъемный винт (№1), подставка (№2), закрепительный винт (№3), объектив (№4), труба (№5), окуляр (№6), уровень (№7).
Круглые и цилиндрические уровни используются в нивелирах.
Цилиндрический уровень (№7) – это стеклянная ампула, которая заполнена жидкостью (эфир/спирт). Пузырек уровня – это часть пространства с парами эфира/спирта. Поверхность ампулы внутри и вверху отшлифовывают по дуге конкретного радиуса, на ее поверхности вверху снаружи наносятся деления (2мм). Нуль-пункт – это нулевая средняя точка на шкале. Когда визирная ось нивелира занимает горизонтальное положение, пузырек уровня поднимается вверх. Именно поэтому отсчет проводится, когда пузырек уровня занимает позицию в нуль-пункте.
Амплуа круглого уровня отшлифована по сферической поверхности, в этом его отличие от уровня цилиндрического. Ось уровня представляет собой радиус сферы, которая проходит через нуль-пункт, а деления на внешней стороне являются концентрическими окружностями. Для установки нивелиров в рабочее положение и нужен уровень.
