Перед тем, как начинать кладку или монтаж надземной части, сначала нужно разметить на цоколе и перекрытии над подвалом оси. Над знаком закрепления створа оси нужно установить теодолит. Вдоль створа оси по знаку, который расположен на другой стороне корпуса, ориентируют трубу теодолита, а потом нужно навести на перекрытие над подвалом или же цоколь. Производят операцию по отмечанию створа оси. Это выполняется в два приема: трубу попеременно располагают от вертикального круга теодолита справа, слева. На конструкциях здания отмечаются точки, которые визируют пересечение осевых нитей теодолита. Середина расстояния между двумя рисками, которые получились, и есть осью. Середину фиксируют карандашом на цоколе. Наносятся две полоски (ширина - 8-10 мм) красной краской справа и слева.
Оси переносят методом наклонного визирования теодолита (рисунок № 114, а) на первый и следующие этажи. А именно: теодолит (2) устанавливается над створным знаком закрепления оси (1), затем выполняют центрирование по риске знака (1) и устанавливание по уровню – то есть приводят в рабочее положение.
Ориентировать визирную ось трубы нужно по створу оси. Ее поднимают до линии пересечения перекрытия этажа (куда переносится ось) и горизонтальной нити сетки. Отвес вешают на стене, ориентируясь на луч визирования, а осевую риску наносят, ориентируясь уже на нить луча (рисунок № 114, б). Существуют и другие способы нанесения осей на перекрытиях. Например, с помощью установки на перекрытии штатива с тяжелым отвесом, его перемещения к совпадению плоскости вертикальной нити трубы (плоскость визирования) и нити отвеса. После этих действий отвес нужно опустить и отметить то место, где он острием касается к перекрытию (это место перенесенной оси на перекрытии). Подобно этому способу можно переносить другие оси, которые проходят по внешним размерам сооружения. А измерив расстояние между осями и диагонали прямоугольников, производится контроль правильности перенесения.

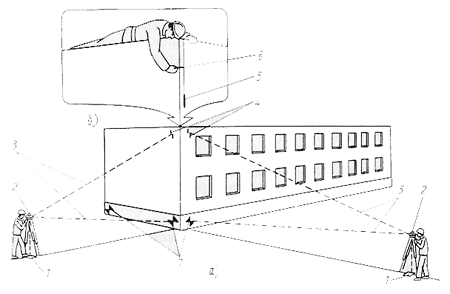

Рисунок 114. Как переносить разбивочные оси на вышележащие этажи:
на сооружаемый этаж(а), на перекрытие(б);
точки, которые закрепляют оси здания(1), визирные лучи теодолита(3), теодолит(2), риски осей, которые переносятся на этаж(4), метр(6), отвес(5), риски осей на цоколе здания(7).
Переносить отметки на этажи, расположенные выше, необходимо для того, чтоб определить и разметить положение лестничных площадок, перемычек, перекрытий и прочего. Используйте для этого рулетки, которые помогут отмерить определенное расстояние от "нулевой отметки" на цоколе здания, допустим, 50см над полом определенного этажа. Риска условного горизонта, которая отмечается подобным образом, используется в качестве высотной опоры для разметки на этаже прочих отметок. Применяя эту риску, наносите нивелиром на стены этажа в местах размещения лестничных площадок и основных осей риски условного горизонта. Затем от них необходимо сделать разметку положения всех конструктивных элементов.
Для обеспечения точности положения и горизонтальности перекрытия, применяя условный горизонт, нужно определить "монтажный горизонт", т. е. нижнюю отметку перекрытия. Определяя монтажный горизонт, учитывайте фактические наивысшие отметки опорных поверхностей стен, которые будут применятся для укладывания элементов перекрытия. Закрепляйте окраской все риски отметок, которые переносите.
