Главные несущие части здания (фундамент, стены и т. д.) вместе создают несущий остов постройки, который принимает на себя все нагрузки, влияющие на здание, и переносит их на основание, а также способствует пространственной неизменяемости (жесткости) и устойчивости здания. В конструкционную схему несущего остова здания входят каркасные, бескаркасные и с неполным каркасом.
Для строительства жилых и общественных зданий, обычно, применяют кирпич, керамические или бетонные камни и мелкие блоки, а также крупноразмерные детали и элементы: объемно-блочные, крупноблочные и крупнопанельные.
Возводить бескаркасные здания из мелких камней, кирпича и блоков можно с продольными несущими (рис. 2, а) внутренними и наружными стенами. В таких зданиях поперечные стены, как правило, строят в лестничных клетках, там где размещаются вентиляционные и дымовые каналы, а также в пространстве между ними, чтоб придать больше устойчивости продольным стенам, а значит и зданию в целом. Если в здании есть поперечные несущие стены (рис. 2, б), то его продольные наружные стены являются самонесущими, а опорой для перекрытия являются поперечные стены. У бескаркасных зданий и продольные и поперечные стены являются несущими. Панели перекрытий в таких зданиях имеют размер комнаты и всеми четырьмя сторонами опираются на продольные и поперечные стены.
Необходимые для конструирования схемы бескаркасных зданий, которые имеют несущие стены:
а - продольные, б – поперечные.

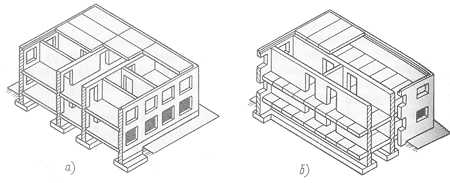

Рис. 2. Конструктивные схемы бескаркасных зданий с несущими стенами:
а - продольными, б - поперечными
В бескаркасных крупноблочных зданиях, у которых стены сделаны из бетона и других блоков, имеются конструктивные схемы с продольными и поперечными несущими стенами (рис. 3). Для общественных многоэтажных зданий чаще всего при строительстве используют продольные несущие стены. Бывает, что есть необходимость сооружать не одну, а две внутренние продольные стены. Это зависит от ширины здания.

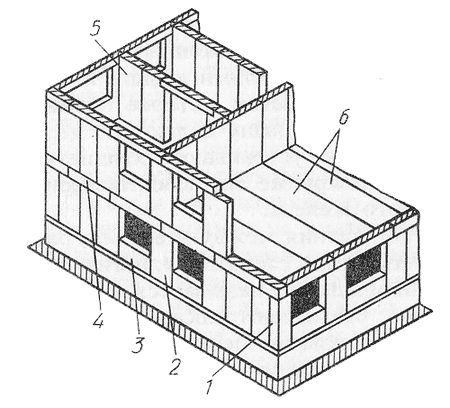

Рис. 3. Конструктивная схема крупноблочного здания с поперечными и продольными несущими стенами:
1 - угловой блок, 2 - простеночный, 3 - подоконный, 4 - перемычечный, 5 - блок внутренней стены, 6 - панели перекрытия
Крупноблочное здание имеет конструктивную схему с продольными и поперечными несущими стенами. Эта схема включает в себя:
— простеночный блок;
— угловой блок;
— блок внутренней стены;
— подоконный блок;
— перемычечный блок;
— панели перекрытия.
Крупнопанельные бескаркасные здания могут иметь три продольные несущие стены или поперечные несущие стены-перегородки, которые устанавливаются с большим или незначительным расстоянием друг от друга.
Если дом построен с пересекающимися несущими стенами-перегородками (рис. 4), то все его основные элементы (поперечные стены-перегородки, наружные стены и внутренняя продольная стена) будут несущими. У панели перекрытий есть опоры по всем четырем сторонам. В этом случае наружные стеновые панели (1) также являются несущими. В таких домах для изготовления перегородочных панелей (4) и панелей внутренней продольной стены используют конструктивный бетон. Для изготовления панели наружных стен применяют легкие бетоны. Они могут быть трехслойными, включая в себя тяжелый бетон с теплоизолирующими вкладышами.

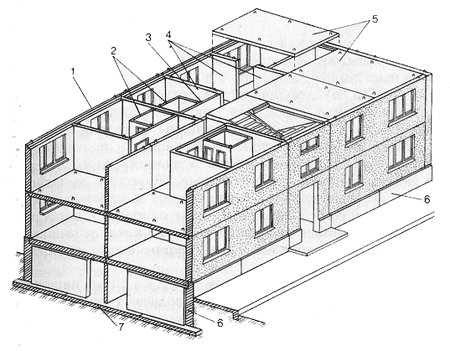

Рис. 4. Конструктивная схема крупнопанельного дома с несущими стенами-перегородками:
1 - наружные стеновые панели, 2 - санитарно-технические кабины, 3 - несущие перегородки, 4 - внутренние несущие поперечные стены (перегородки), 5 - панели перекрытия, 6 - цокольные панели, 7 - блоки фундаментов
Крупнопанельный дом, обладающий несущими стенами-перегородками, имеет такую конструктивную схему:
— внешние стеновые панели;
— перегородки, выполняющие несущую функцию;
— санитарно-технические кабины;
— внутренние несущие перегородки;
— панели перекрытия;
— нижние панели;
— блоки фундаментов.
