Как правило, каркасными делают здания, предназначенные для общественных и административных целей. Однако последнее время сооружают каркасными и жилые дома на большое количество этажей. Если у здания есть полный каркас (рис. 5, а), то его несущий остов будет состоять из ригелей и колонн, которые должны быть из балок предназначенных для прислонения конструкций перекрытий. Колонны и ригели скрепляются между собой, создавая несущие рамы, которые берут на себя горизонтальные и вертикальные нагрузки здания. В таких зданиях наружные стены могут быть самонесущими или навесными. Необходимо прикреплять навесные ненесущие стены, имеющие вид навесных панелей, к внешним колоннам каркаса. Опорой для самонесущие внешних стен служат фундаменты или фундаментные балки, которые устанавливаются по столбчатым фундаментам. Самонесущие стены крепятся к колоннам каркаса.
Если в здании неполный каркас, то наружные стены нужно делать несущими, а колонны размещать только по внутренним осям постройки. При этом укладывайте ригели между колоннами. Порой их укладывают между наружными стенами и колоннами. В современном строительстве очень редко применяют такой тип здания (рис. 5, б).

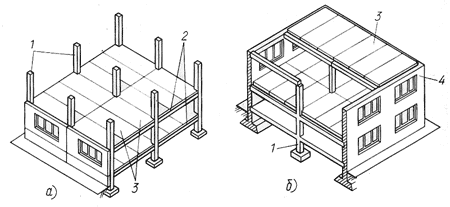

Рис. 5. Конструктивные схемы зданий:
а - с полным каркасом, б - с неполным каркасом;
1 - колонны, 2 - ригели, 3 - панели перекрытий, 4 - несущие наружные стены
Конструктивная схема такого здания может быть с полным и неполным каркасом. Она включает в себя: колонны, панели перекрытия, ригели, несущие наружные стены.
Любое здание нужно строить не только прочным, но и способным выдерживать действие горизонтальных нагрузок. Также оно должно даже при действии приложенных сил сохранять первоначальную форму.
Пространственная жесткость бескаркасного здания обеспечивают несущие наружные и внутренние поперечные стены, в том числе стены лестничных клеток, связанные с внешними продольными стенами, и еще междуэтажные перекрытия, связывающие стены и разделяющие их по высоте здания на ярусы.
Жесткость каркасных построек (рис. 6) обеспечивает:
∗ совместная работа колонн, соединенных между собой перекрытием и ригелями, которые образовывают геометрически неизменяемую систему;
∗ установка между колонн стенок жесткости (1) или же стальных вертикальных связей;
∗ сопряжение стен лестничной клетки с конструкцией каркаса;
∗ укладка в междуэтажном перекрытии (между колоннами) панели-распорки 3.

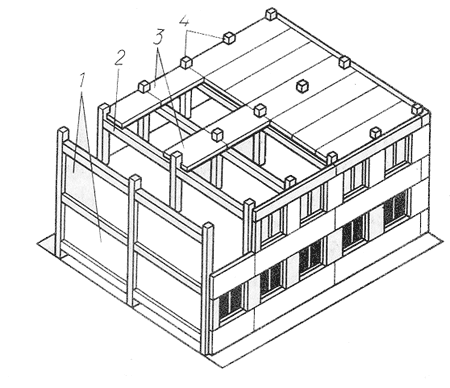

Рис. 6. Элементы, обеспечивающие пространственную жесткость каркасных зданий:
1 - стенки жесткости, 2 - ригели, 3 - панели-распорки, 4 - колонны
Элементы, которые обеспечивают пространственную жесткость каркасного здания:
— стенка жесткости,
— ригель,
— панель-распорка,
— колонны.
Объемно-блочное здание возводится из блоков, которые являют собой готовый элемент здания, к примеру комнату, зависят от величины объемных блоков, а также от схемы разделения здания на комнаты-блоки. Такой дом имеет две конструктивные схемы: это блочная и блочно-панельная. Блочное здание возводится исключительно с объемных блоков, которые устанавливаются впритык друг к другу. А блочно-панельные здания - объемные блоки, которые устанавливаются на расстоянии друг от друга таким образом, что в пространстве между ними получается комната, которая перекрывается панелями. Кроме того, Используя блочно-панельные конструкции, состоящие из объемных блоков, которые не имеют наружных стен. Навесные стеновые панели монтируются сразу после установки объемных блоков дома.
