Есть очень разные здания, однако все они включают в себя определенного количества взаимосвязанных архитектурно-конструкционных частей.
В зависимости от своего функционального назначения строительные элементы здания могут быть несущими, ограждающими, а также могут совмещать обе эти функции. Функция несущие заключается в принятии на себя нагрузки, которая возникает от конструкции самого здания, от веса оборудования, людей, влияния снега и ветра. Ограждающие изолируют от внешней среды внутренние объемы в сооружениях и зданиях. Также эти строительные элементы изолируют внутренние объемы между собой, обеспечивая теплоизоляцию, гидроизоляцию, изоляцию от влаги, воздухопроницаемость, звукоизоляцию, светопроницаемость. Совмещающими называются конструкции, которые выполняют и ограждающие и несущие функции. Такие построение должны соответствовать необходимой степени несущих способностей, а также воздухопроницаемости, звукоизоляции и теплопроводности.
Основными конструктивными элементами здания являются стены, фундаменты и перекрытия (рис. 1). Также к ним причисляют крышу, лестницу и перегородки.

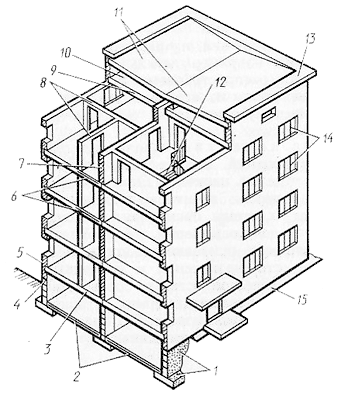

Рис. 1. Конструктивная схема многоэтажного здания:
1 - фундамент, 2 - пол подвала, 3 - перекрытие над подвалом, 4 - гидроизоляция, 5 - наружные стены, 6 - междуэтажные перекрытия, 7 - внутренние стены, 8 - перегородки, 9 - чердачное перекрытие, 10 - чердак, 11 - крыша, 12 - лестница, 13 - парапет, 14 - окна, 15 - отмостка
Фундамент является той опорной частью, которая передает нагрузку от построения на грунт - основание.
Если под подошвой фундамента грунт находится в своем природном залегания, то такое основание называется естественным. Если ранее он был искусственно укреплен, то соответственно образовалось искусственное основание. На фундаменты влияют грунтовые воды, иногда агрессивные, и переменные температуры, поэтому для постройки фундаментов используют материалы, которые отличаются большой степенью прочности, водо- и морозостойкости. К таким материалам причисляют бетон, железобетон и бутовый камень. Выполняя массовое строительство, под стены зданий чаще всего делают сборные фундаменты из блоков и железобетонных плит. Как правило, фундаменты, которые имеют плоскую подошву, подразделяют те, которые необходимо закладывать под стены (ленточные), и те, которые имеют вид прямоугольных, трапециевидных и еще каких-либо типов отдельных поддержек под столбы или колонны (столбчатые). Если здание построено на погруженных в грунт деревянных, бетонных или железобетонных сваях, то его фундамент называется свайным.
В зависимости от назначения и расположения в здании, стены бывают наружными и внутренними. Внешние стены 5 (рис. 1) отделяют помещения от внешней среды и оберегают их от атмосферного влияния, а внутренние (7) - разделяют помещения друг от друга. И внешние и внутренние стены выдерживают влияние ветра на здание, способствуют звуко- и теплоизоляции помещения, защищают их от внешних воздействий климата.
Бывают несущие, самонесущие и ненесущие стены. Предназначением несущих стен является восприятие и передача на фундаменты нагрузок от собственного веса и от других конструкций (крыши, перекрытия, лестницы).
Самонесущие стены на фундамент переносят нагрузку только от своего веса. Они не служат в качестве опоры для перекрытия или других конструкций здания.
Ненесущие стены свой вес передают на другие несущие конструкции в рамках каждого этажа. Они ограждают помещение здания от внешнего пространства. Если такие стены располагаются на вертикальных конструкциях каркаса постройки, то они называются навесными.
Карнизом называют верхнюю часть внешней стены, которая выступает за ее плоскость. В проекте обязательно обозначается промежуток от стены до края карниза (называется вынос карниза). При этом нужно учитывать насколько необходимо защищать стены от воды, которая стекает с крыши, а также архитектурные особенности постройки. У зданий со стенами без карниза есть парапет (13), который играет роль ограждающей части крыши.
Предназначением междуэтажных перекрытий (6) является совмещение функций, ограждающих и несущих, и разделение здания по высоте на этажи. Чердачные перекрытия (9) располагаются над верхним этажом . Для изготовления перекрытий в каменных зданиях используют сборные железобетонные панели, а в малоэтажных домах – порой деревянные балки, к которым крепятся детали потолка из гипсокартонных листов, фанеры или древесностружечных плит.
Перегородки - это ограждающие элементы, которые служат для разделения внутреннего пространства здания на отдельные помещения в рамках одного этажа. Для их возведения используют гипс, фибролитовые плиты, керамические и другие пустотелые камни, кирпич и другие материалы. Перегородки передают свой вес на перекрытия, опираясь на них.
Крыша выполняет ограждающие и несущие функции. Она защищает здание от атмосферных осадков и удаляет их за пределы здания. Ее делают из железобетонных панелей, которые опираются на внутренние и внешние стены, которые имеют уклон для водоотвода. Между чердачными перекрытиями и панелями крыши создается пространство, которое называется чердаком (10). В малоэтажных зданиях для сооружения крыши используют деревянные стропила, по которым устраивают обрешетку из досок. К обрешетке крепиться кровельное покрытие сделанное из кровельного железа или асбестоцементных листов.
В помещениях с лестничными клетками для связи этажей между собой выстраивают лестницы (12). Маршем называют часть лестницы располагаются между площадками. Обычно, на лестничных клетках находятся лифты.
