Крупные блоки из бетона используются для кладки фундамента, стен и столбов, а из кирпича – для кладки стен и столбов строений. Конструкция, марка и объёмная масса блоков должны быть указанны в проекте. Рисунок 112 иллюстрирует типы конструкций кладки крупноблочной с разными системами стеновой разрезки.

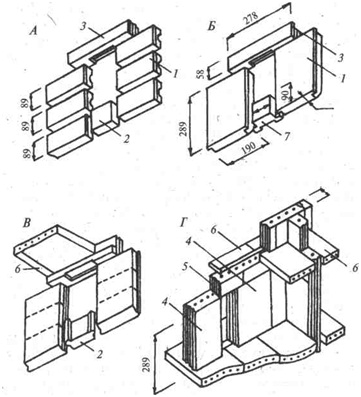

Рисунок 112. Схемы кладки крупными блоками (размеры в миллиметрах):
А — четырехрядная разрезка наружной стены (вид снаружи);
Б — двухрядная разрезка наружной стены (вид снаружи);
В — двухрядная и четырехрядная (показана пунктирной линией) разрезка наружной стены (вид изнутри);
Г — разрезка внутренней стены;
1 — простеночный блок наружной стены;
2 – подоконная вставка;
3 — блок-перемычка наружной стены,
4 — блок внутренней стены;
5 — блок-перемычка внутренней стены;
6 — плита перекрытия
Кладку блоков, что содержат вентиляционные и дымовые каналы делают благодаря организации труда и методу производства работ с точным совмещением каналов по высоте, используя тяжёлый раствор. Швы кладки тщательно заполняют раствором во всю толщину, после этого с внутренней стороны канала, чтобы предупредить попадание газов из одного канала в другой.
Для использования механизмов во время монтажа бетонные блоки оборудуют монтажными петлями, которые закладывают в тело блока при изготовлении. Монтажные петли могут располагаться заподлицо с поверхностью блока. Кирпичные блоки не содержат монтажные петли, исключение составляют блоки со сложной формой (карнизные, имеющие выступающую архитектурную обработку и т. д.), в которых монтажные петли заложены во всю высоту блока. Для перемещения кирпичных блоков, не содержащих монтажных петель используют особые захватные устройства, в виде зажимных клещей.
Кладку крупных блоков из бетона или сплошного кирпича ведут на растворе:
– для монтажных швов по горизонтали – с осадкой стандартного конуса на 90-130 миллиметров;
– для расшивки горизонтальных и вертикальных швов – с осадкой стандартного конуса на 30-40 миллиметров.
Кладка крупных блоков, составленных из дырчатого кирпича и керамических камней, имеющих щелевидные пустоты, должна проводиться на растворе:
– для монтажных швов по горизонтали – с осадкой стандартного конуса на 70-80 миллиметров;
– для расшивки горизонтальных и вертикальных швов – с осадкой стандартного конуса на 30-40 миллиметров.
Крупноблочную кладку из бетона и кирпича производят с перевязкой швов, которая должна точно соответствовать монтажным чертежам. Разрешается проводить кладку без перевязки швов в местах пересечения наружных стен к внутренним, но только в том случае, если в каждом горизонтальном шве проложены связи. Связи являют собой железные прутья, а также Т-образные анкеры из стальных полос. Кроме того связями может быть сетка, состоящая из круглой стали диаметром 6 миллиметров. Связи не должны пересекаться с дымовыми и вентиляционными каналами. Кладку пересечений и примыканий фундамента и стен подвальных этажей из бетонных блоков производят с перевязкой в смежных рядах.
Монтаж блоков начинается с процесса установки угловых блоков, а также промежуточно-маячных, после этого постепенно по всему периметру монтируют остальные блоки. Точность установки каждого блока нужно определять при помощи отвеса или специального шаблона. Отставание блочной кладки на отдельных отрезках здания по высоте может быть не более одного этажа. В таком случае разрывы совмещают с проёмами или ограничивают ступенчатой штрабой.
Каждый монтируют на постелистый раствор. Горизонтальные швы закладывают ровным слоем по всей толщине стены. Тщательно заполняют горизонтальные швы – это должно защищать от продуваемости стены. Четверти между торцами смежных блоков и вертикальные швы заполняют раствором или легким бетоном после того как произвели окончательную выверку блоков. ( рисунок 113).
Во время монтирования блоков нужно придерживаться следующих условий:
– поверхность постели из раствора, на которую монтируют, блок должна быть горизонтальной.
— блоки стен во время установки выверяются: в стенах снаружи, поверхность блоков лицевая рельефная –– на плоскости внутри; в стенах внутри –– на одной из стенных плоскостей. Если при выверении с постеленного раствора смещается блок во время растворного твердения, его снимают и освобождают от успевшего пристать раствора. Далее блок продолжают устанавливать исключительно после заменения всего постеленного раствора;
— в офактуренных блоках швы расшиваются раствором, чья марка доходит только до 25;
— перемычные блоки над проёмами под окна и двери опираются на кладке не меньше четверти метра на каждой стороне;
— если блоки устанавливаются на клиньях и шашках для монтажа, категорически нельзя подбивать клинья внутри стены;
— когда в проёмы устанавливают короба из железа, они закрепляются по проекту, а промежуток между коробом и простенком конопатится.

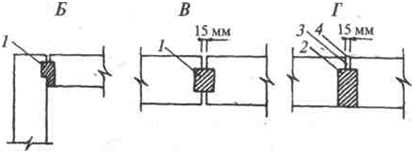

Рис. 113: Швы по вертикали и четверти наполняет бетон
Блоковая стена кладётся, когда швы в среднем составляют 1,5 см в толщину в границах одного этажа. Иногда толщина колеблется от 1 до 2 см.
|
|
|
