Соединение сборных фрагментов из железобетона в процессе стройки зданий жилого и гражданского назначения осуществляет монтажное звено. Соединение отдельного фрагмента насчитывает следующие операции:
— захватывание фрагмента крюком крана для монтажа, цепляя его за «ушки» стропами или иными средствами такелажа, которые предусмотрены производственным рабочим проектом. Параметры «ушек» и заделочная глубина рассчитывается;
— поднимание фрагмента до нужной высоты и фиксирование его на месте;
– выверение верности позиции фрагмента;
—стыковая организация и заделывание стыков.
Прогонная строповка осуществляется стропом с двумя концами за петли монтажа. Прогонный приём и устанавливание осуществляется со стропов-подмостьев для монтажа (рис. 116). Когда крановщик останавливает прогон на установочной точке в 0,3 – 0,4 м, звеньевой с помощником направляют его, опуская на место, удерживая в это время прогон за концы, лежащие напротив. Верность прогонного расположения выверяестся по оси, расположенной вдоль, замеряется величина опоры в гнезде или на колонне соответственно со сделанной раньше вспомогательной риской на боку. Наиболее усердно выверяется прогонная позиция относительно оси, так как прогонное сдвигание вдоль способно вызвать смещённую стенную кладку или колонну. Если нужно, прогон рихтуется ломом, приёмом «лапа от себя». Насколько вертикальны боковые грани, проверяет отвес с руки.

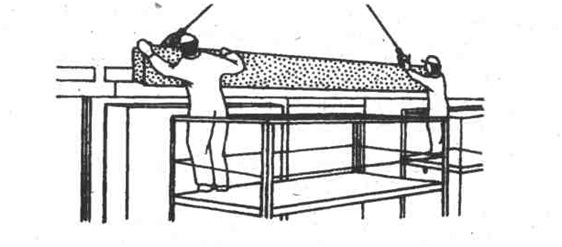

Рид. 116. Прогон собирается с подмостей
Строповка перекрытьевых плит производится стропом с четырьмя концами или с помощью специальной траверсы, цепляемой за четыре «ушка» для монтажа.
Необходимо знать общие сведения о время сборки перекрытий между этажами первые плиты принимаются с подмостей для монтажа, а когда будет уложена часть перекрытия не меньше чем в два с половиной метра шириной, оставшиеся плиты принимаются и фиксируются сразу с перекрытия. Если необходимо, звеньевой с помощником поворачивают плиту в воздухе и, опуская её, поддерживают на противоположных торцах одной рукой строп, а второй за плитовую поверхность. Плита должна ложится точно в положение по проекту, так как плиточная рихтовка создаёт риск кладочных разрушений. Шовное замоноличивание плит исполняется вторым помощником, который предельно уплотняет раствор с помощью подштопки.
Строповка плит балкона производится стропом с четырьмя концами. Уровень и рейка помогают проверить, насколько плита горизонтальна.
ТСтропы с плит балкона снимаются исключительно после того, как будут приварены закладные части и установлены временные подкосы, которые упираются в конструкции нижних этажей. Чтобы закрепить плиты балкона на время, можно пользоваться комфортным инвентарным приспособлением (рис, 117). Его составляющие – это опорная стойка, удерживающая тяга и две оттяжки. Опорную стойку сваривают из стали, идущей на уголки, 50 на 50 на 5 в форме треугольника, длина основания которого равняется 72 см, а высота 80 см. Полоса 50 на 5 мм соединяет сверху боковые плоскости треугольника, образуя промежуток, в котором при помощи шкворня 1,9 см крепится удерживающая тяга и оттяжки. Такая тяга имеет на свободном конце скобу, а в середине — фаркопф. Незанятый конец оттяжки оснащается карабином.

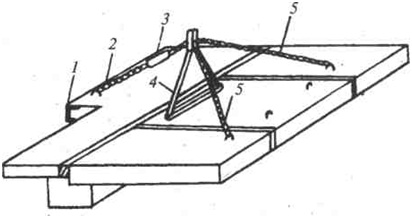

Рис. 117. Закрепление на время плит балкона: 1 — скоба; 2 — удерживающая тяга; 3— фаркопф; А — опорная стойка; 5 — оттяжки
Площадки лестниц собираются по тем же приёмам, что и перекрытия. Они принимаются монтажниками с подмостей для монтажа, которые ставятся в соединённых с клеткой лестницы комнатах.
Когда площадка лестницы опускается на раствор, она расстроповывается монтажниками. После выверяется при помощи специального шаблона правильность положения. Если нужно. Плита смещается при помощи приёма «лапа на себя» ломом.
Марш лестницы принимается в положении наклона. При этом строповая длина подбирается так, чтоб угол маршевого наклона был немного выше, чем по проекту.
Когда принимается марш лестницы, звеньевой располагается на нижней (в этом конкретном случае) площадке, а помощник, находясь на перекрытии, во время опускания марша в проём клетки лестницы, поворачивает его и придаёт ему направление.
|
