Облегченные глиняные кирпичи и блоки должны не только уменьшить массу стен, но и повышают теплоизоляционные свойства строительной конструкции. Стремительный рост стоимости энергоносителей резко повышает актуальность разработки новых строительных материалов и технологий, усиливающих теплоизолирующие свойства строительных объектов.
Стена с облегчённой кирпичной кладкой будет состоять из 2 верстовых стенок в пол кирпича или кирпича, которого уложили на ребро. Пустоты между стенками заполняют лёгким бетоном, шлаком или их минеральными наполнителями. В стенах с облегчённой конструкцией простенки толщиной менее 64 сантиметров ( по наружному замеру) выкладываются сплошной кладкой. Для кладки стен с облегчённой конструкцией можно применять половинки, которые устанавливают изломом внутрь стены. Ряд из половинок должен чередоваться с ложковыми рядами из целого кирпича. Половинки не желательно использовать при выкладывании тычковых рядов поперечных стенок по вертикали, а также тычковых рядов составляющих вертикальные диафрагмы. Карнизы с выносом более 25 сантиметров в кирпично-бетонной кладке и более 19 сантиметров в кладке, что содержит растворные диафрагмы должны быть выполнены в соответствии с нормативами , что установлены для такого типа конструкций.
Кладку облегчённых стен необходимо выполнять со средней толщиной горизонтальных швов в 12 миллиметров, при этом это значение может быть увеличено до 15 миллиметров на уровне армированных диафрагм и 20 миллиметров возле минеральной засыпки.
Средняя толщина швов по вертикали должна составлять 10 миллиметров, исключение составляют простенки, там средняя толщина может быть до 15 миллиметров.
Метод заполнения утеплителем постоянно модернизируется российскими строителями, которые широко внедряют эти новинки при возведении малоэтажных зданий. Результатом этого творческого поиска стало появление ряда конструктивных схем, которые дают возможность заполнять пустоты не просто лёгким бетоном, но и сыпучими теплосберегающими материалами. В стенах ,что имеют поперечные вертикальные стенки для этого можно использовать лёгкие бетоны десятой марки и ниже, которые будут изготовлены на основе местных вяжущих без использования портландцемента. Преимущества многослойных систем теплоизоляции стен состоят в том, что слои имеют разную теплопроводность. В результате применения такой технологической схемы общая теплопроводность стены резко падает, особенно заметно это происходит на границе слоёв с различной теплопроводностью. В результате уменьшения скорости теплового потока тепловые потери через внешние стены будут сведены к минимуму.
Связь стенок между собой может проходить следующими путями:
– в кирпично-бетонных стенах – при помощи тычковых кирпичных рядов, которые должны быть выложены через 4-5 рядов ложковых. В зависимости от толщины стен тычковые ряды выкладывают или в шахматном порядке, или в одном горизонтальном ряду.
– кирпично-блочных стенах – помощи тычковых кирпичных
рядов которые должны быть выложены через 3-5 рядов ложковых, и количество должно зависеть от высоты блоков.
– В кирпично-ребристых стенах на бетоне – при помощи рядов ложковых, которые располагают через 1-2 ряда кладки на ребро;
– в стенах из кирпича, что имеют горизонтальные шанцы – кирпичными диафрагмами, что выкладываются в форме двух рядов тычковых, которые чередуются с четырьмя рядами ложковыми;
– в стенах из кирпича, что содержат растворные армированные диафрагмы (то есть диафрагмы из раствора, что армируются круглыми скобами диаметром 5-6 миллиметров через 500-700 миллиметров). Подобные диафрагмы устанавливают с промежутком в от 3 до 5 рядов кладки;
– в кирпично-ребристых стенах с содержанием засыпки – растворными диафрагмами, что будут установлены с промежутком 1-2 ряда кладки на ребро. Над растворными диафрагмами должен быть выложен один кирпичный ложковый ряд.
Кладка облегчённых стен должна производиться с соблюдением следующих правил (рисунок 100):
– заполнение пустот, что содержатся между рядовыми перемычками верстовых рядов и на 50 сантиметров в обе стороны от проёма производится ( независимо от типа заполнения) из лёгкого бетона марки не менее 25 на полную высоту перемычек;
– если ширина простенков менее 1300 миллиметров заполнение лёгким бетоном производится на высоту перемычек и во всю ширину простенков;
– заполнение, что производится между верстовыми рядами, необходимо осуществлять слоями, уплотняя каждый слой.
При заполнении способом засыпки, каждый слой не может иметь толщину, которая будет больше 150 миллиметров, а за смену высота засыпки не может превышать 1200 миллиметров. При кладке из искуственных камней или кладке стен с воздушным зазором все поперечные швы необходимо тщательно заполнить раствором, чтобы обеспечить герметичность воздушной прослойки. Во время кладки стен необходимо следить за тем, чтобы не происходило попадание раствора к полостям воздушных подушек.

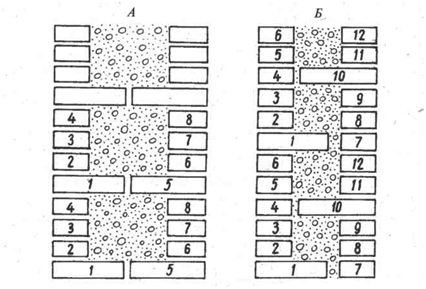

Рис. 100. Последовательность операций прикладке стен облегченной конструкции:
А – толщина стены в 2 кирпича; Б — толщина стены в 1,5 кирпича;
1 – последовательность операций при укладке кирпичей.
В кладке с растворными армированными диафрагмами, а также поперечными вертикальными стенками, где применяются в качестве теплоизолятора минеральные засыпки, углы строений и примыкания стен внутренних к наружным должны быть укреплены стальными связями ( рисунок 101). Стальные связи с диаметром 5-6 миллиметров с крюками на концах нужно устанавливать в растворные диафрагмы на уровне перемычек, подоконников и перекрытий. Растворные диафрагмы под балками перекрытий нужно производить более толстым ( до 40 миллиметров) и армировать дополнительно парой продольных стержней с диаметром 6 миллиметров, с крюками на концах. Стержни устанавливают по всей длине стены.
Рисунок 101. Укрепление кладки стальными связями:
1 – кирпичи; 2 – блоки; 3 – штукатурка; 4 – прослойка из воздуха; 5 – металлические связи.
Методы возведения облегчённой кирпичной кладки.
Облегченная кирпичная стеновая кладка, в зависимости от особенностей конструкции может производиться звеньями рабочих в составе 3, 4, и 5 каменщиков. Однако независимо от количества человек облегчённая кирпичная стеновая кладка имеет некоторые отличия от обычной стеновой кладки.
Для начала кладки облегченных стен рабочие должны установить промежуточные и угловые порядовики. По внутренней и наружной сторонам стены необходимо произвести установку причалок для обеспечения прямолинейности кладки пары тонких верстовых стенок. Кроме того для кладки наружной версты кирпич нужно разложить на внутренней версте, а для внутренней – соответственно на наружной версте.
Сначала производят 4-5 рядов внешней верстовой стен, после этого выкладывают на такую же высоту внутреннюю верстовую стену. Кладка стен выполняется вприжим с очень тщательным и аккуратным заполнением поперечных и горизонтальных швов.
Если кладка внутренних стен идёт с отставанием от наружных, штрабу что расположена в наружной версте возводят с выпуском каждого четвёртого ряда (тычкового). Для того, чтобы не портить целый кирпич на трехчетвёрки, его можно погрузить одним концом в лёгкий бетон или засыпку. На участках, где происходит разрыв кладки выполняют убежные штрабы.
Чтобы засыпка не высыпалась из шанцев ( отрезок стен по высоте от одной диафрагмы до другой), их нужно временно заложить кирпичом, а когда произошло смыкание участков кирпич нужно вытянуть.
Последовательность операций прикладке облегчённых стен можно увидеть на рисунках 102, 103, 104.
Колодцевая кладка производится по фронту захватки при высоте яруса 1200 миллиметров без проведения засыпки пустот ( рисунки 105, 106)
Рис. 102: Кладка из кирпича с прослойкой воздуха, варианты (параметры в миллиметрах): А — двухкирпичная кладка; Б — двухсполовинойкирпичная кладка; В —кладка, подвергнутая улучшениям; 1 — кладка; 2 ––прослойка воздуха

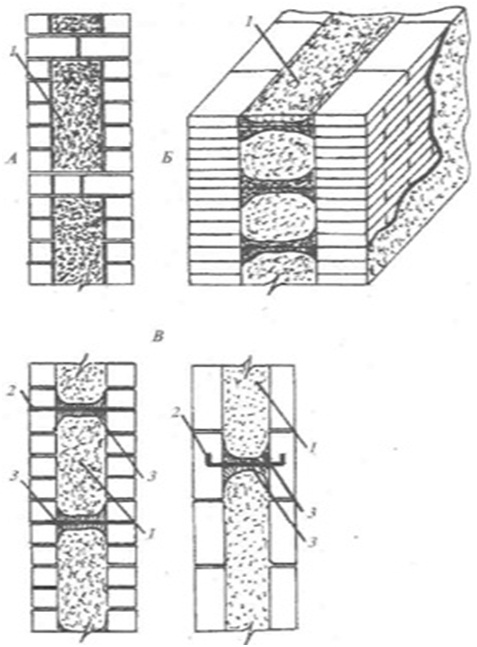

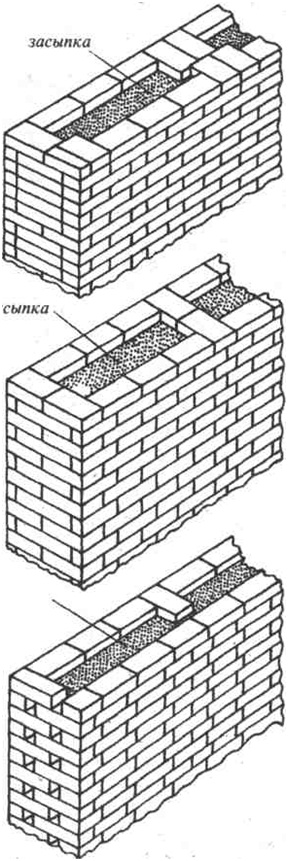

Рис. 103. Кладки без утяжеления с диафрагмами из раствора: А — диафрагмами из кирпича; Б, В — диафрагмы из раствора, оснащённые арматурой из стали; 1 — засыпка или легкий бетон; 2 —металл арматуры; 3 — раствор
Рис. 104. Стена без утяжелений из парных стенок, стоящих параллельно, толщиной в полкирпича, которые соединяют вертикальные диафрагмы в полкирпича толщиной с наполненными пустотами и диафрагмами из раствора.

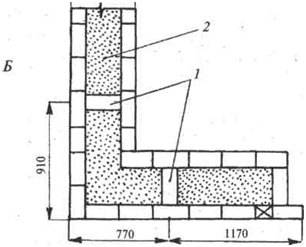

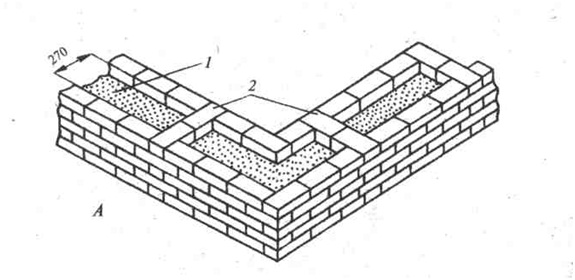

Рис 105. Кладка угла без утяжелений в виде колодца (параметры в миллиметрах): 1 — диафрагма находится по вертикали поперёк; 2 — утепляющее, которое засыпается
Чтобы снизить затраты труда для засыпания промежутков в стенах конструкций без утяжелителей используется подавание заполнителя при помощи бункера. Гофрированный рукав отправляет в точку насыпи наполняющий компонент из контейнера из металла, поднятого до необходимого уровня. Конец гофрированного рукава снабжается затвором, который открывают и закрывают рукоятью.
Разновидности стен конструкций без утяжелителя приводятся на рис.107.
НЕ БОЛЕЕ 1170
НЕ БОЛЕЕ 1170
360

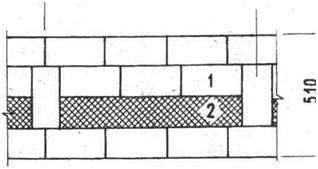

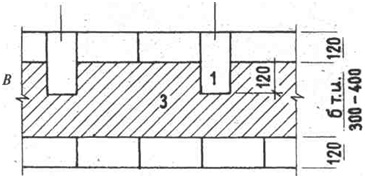

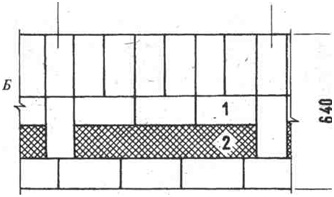

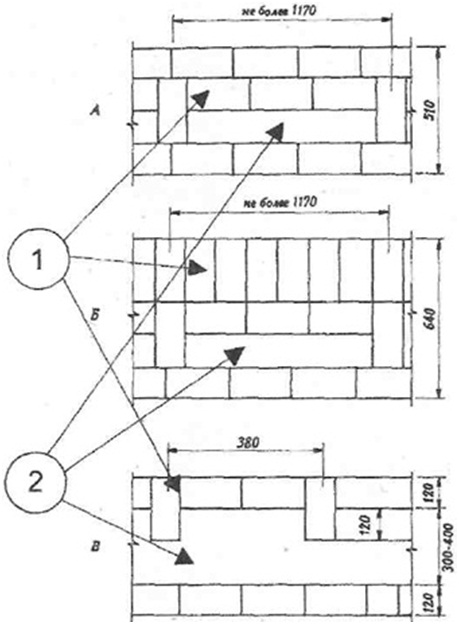

Рис. 106. Возможная кладка методом колодца(параметры в миллиметрах): А — двухкирпичовая кладка колодцем; Б — двухсполовинойкирпичовая кладка колодцем; В — кладка колодцем с улучшениями; Г —кладка из кирпича; 2 —изоляция тепла; 3 — пенобетон

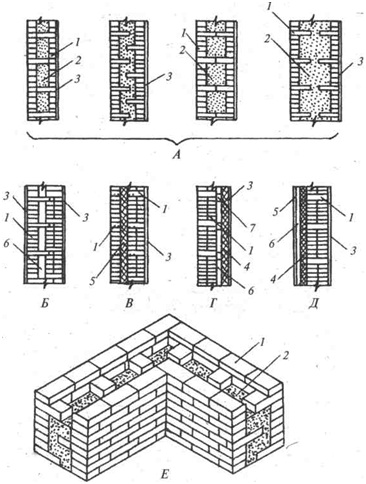

Рис. 107. Стенная кладка конструкции без утяжелений: А — из кирпича и бетона без утяжелений; Б — шов уширенный; В, Г, Д –– облицовывание плитами теплоизоляции; Е — кладка из кирпича и бетона в общем; 1 — кирпич; 2 —нетяжелый бетон; 3 — штукатурка; 4 — утеплитель плит; 5 —обшивание снаружи; 6 —прослойка воздуха; 7 –– каркас из дерева
Когда строят индивидуальные дома и коттеджи, стенные конструкции в несколько слоёв начали широко использоваться, когда на рынке появился большой ассортимент кирпича для облицовки и теплоизоляционных плит, имеющих значительное тепловое сопротивление. Главная стена дома и коттеджа кладётся из кирпича недорогой серии, а её сторона снаружи облицовывает дорогой кирпич с модифицированной поверхностной фактурой. Основную стену слой облицовки прокладывается плитный утеплитель, который составляет пенопласт или минеральная вата в жестких плитах. Они по максимуму уменьшают уходящий из стены поток тепла. Закрепление слоя облицовки на несущей стене при помощи арматурной сетки, закладываемой на каждом 3 –– 4 ряду кладки из кирпича. Вероятна возможность кирпичного кладочного перевязывания. С этой целью на каждом 3 –– 4 кладочном ряду утепляющая прослойка смещается снаружи внутрь и наоборот. Приведённая уловка технологии даёт возможность закладывать в стену из кирпича фрагменты из стали, являющиеся «холодными мостиками».
|
