Элементы каменной кладки
|
|
|
|
|
|
Наиболее длинные стороны – это ложки, наиболее короткие называются тычками: |
|
|
|
|
|
|
Кладка из камня имеет ряд деталей, имеющих свои терминологические наименования. Прямоугольный камень, такой, как кирпич, блок и подобные им, является шестигранником, грани которого находятся попарно со сторон, являющихся противоположными. Наиболее длинные стороны – это ложки, наиболее короткие называются тычками. Наибольшую во всех отношениях грань именуют постелью (рис. 51). Кладка по физическим определениям очень зависит от того, какие материалы используются.
Рис. 51. Строительный кирпич, грани: 1 — тычковая; 2 — ложковая; 3 — постельная
Кладка, на которую идёт твёрдопородный камень, имеет значительную прочность и стойка к влияниям извне. Твердопородные камни по определениям теплоизоляции стоят ниже, так что подобную кладку наиболее часто выполняют в строениях, где требования касательно теплоизоляции ниже, чем обычно. Мягкопородные камни лучше сдерживают потоки тепла. Такой материал применяют для внутрирядовой кладки, а снаружи стены облицовывают или применяют дополнительный отделочный декор.
Кладка, в которой применяются керамические камни, имеет немалые характеристики прочности и устойчивости к влаге и морозу. Камни из керамики применяют для стен и снаружи, и внутри, из них возводят столбы, колонны и тому подобное. Кирпич без пустот имеет не особо значительные характеристики теплоизоляции, поэтому, чтоб соблюсти необходимую теплоустойчивость постройки, нужно увеличивать толщину стены. Чтобы уменьшить потери тепла через огораживающие сооружения, применяют кирпич с пустотами в теле илите виды кладок, которые ориентированы на теплоизоляцию, о которых будет сказано позже в соответствующих разделах данной книги.
Структурно каменная кладка представляет собой цепочку из камней, уложенных горизонтальными параллельными рядами — верстами, направленными вдоль стены (рис. 52). Исключение составляют своды и другие архитектурные детали, где версты каменной кладки не являются горизонтальными. Версты могут быть наруж-ными и внутренними. Камни, уложенные между внутренней и наружной верстами, называют забутовкой. В верстах камни могут располагаться ложковыми гранями как вдоль цепочки (ложковые версты), так и поперек цепочки (тычковые версты). Возможно совмещение в одном ряду ложковых и тычковых направлений камней. Камни ложатся на постельную грань, так что бока кирпича ограничиваются ложками и гранями по высоте, являются лицевыми.

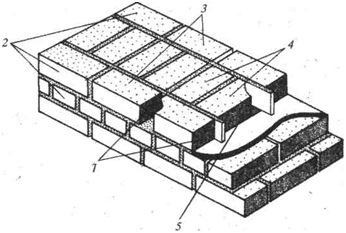

Рис. 52. Элементы каменной кладки: 1––швы; 2 — ряды тычков и ложков; 3 —верста, снаружи и внутри; 4 — забутовка; 5 — постельная грань
Рис. 53. Кладка впустошовку: 1 — кирпич; 2 — шов
Швы каменной кладки, образованные между отдельными камнями, могут быть горизонтальными и вертикальными. Толщина швов зависит от вида кладки, однако чрезмерное увеличениешвов приводит к снижению прочностных характеристик кладки. В кирпичной кладке толщина швов обычно составляет
Рис. 52. Элементы каменной кладки: 1––швы; 2 — ряды тычков и ложков; 3 —верста, снаружи и внутри; 4 — забутовка; 5 — постельная грань
10—15 мм. Каменная кладка, поверхность которой впоследствии подвергается штукатурке, выполняется обычно без заполнения швов раствором на глубину 1—1,5 см. Это делается для лучшего сцепления штукатурного намета с элементами каменной кладки, а сама кладка называется впустошовку (рис. 53). Во всех остальных-случаях швы заполняют кладочным или декоративным растворами и придают им определенную форму, которая оказывает влияние на декоративные свойства кладки. Самыми распространенными видами формы швов могут быть: заглубленная, вподрезку, выкружкой, треугольная двусторонняя, с выпуском валика наружу (рис. 54).
Шовная форма имеет зависимость от архитектурной концепции и формируется при помощи специального инструмента — расшивки. Кроме эстетической функции швы каменной кладки имеют и защитные свойства. Заполненные раствором швы надежно защищают кладку от проникновения в нее разрушающей влаги. Особенно опасно проникновение влаги внутрь каменной кладки в холодное время года. Замерзшая влага расширяется в объеме и разрушает кладку.
Толщина каменной кладки зависит от необходимых прочностных и теплоизоляционных характеристик. В зависимости от функционального назначения стены и места ее сооружения толщина кладки может быть 6 см (кладка в 1/4 кирпича) и возрастает на величину, кратную размеру кирпича. С учетом толщины внутренних швов толщина кирпичной кладки может составлять: У2; 1; 1'/2, 2; 2'/2; 3 или большее количество штук, а это отвечает 120, 250, 380, 510, 640, 770 и больше миллиметрам. При использовании искусственных камней, стороны которых отличаются по своим размерам от принятых стандартов, кладка по толщине будет меняться.
|
|
|
