Бутовая кладка

Кладку камнями твёрдых пород обычно (гранит и так далее) обычно применяют при возведении фундамента зданий с небольшим количеством этажей (рисунок 64), подпорных стен, оград и других конструкций, где нет нужды в теплоизоляции:

ТБутовая кладка представляет собой кладку из природного камня произвольной формы, скреплённого слоем строительного раствора. Для этой кладки годятся те же инструменты, что идут для кирпичной кладки. Но для кладки крупных камней вместо кельмы применяют ковш-лопатку, так как раствора расходуется значительно больше, чем при кладке кирпичом. Кладку камнями твёрдых пород обычно (гранит и так далее) обычно применяют при возведении фундамента зданий с небольшим количеством этажей (рисунок 64), подпорных стен, оград и других конструкций, где нет нужды в теплоизоляции. В областях, богатых известняком, доломитом и т. д., применяют природные камни для постройки ограждающих конструкций, для последующей облицовки или штукатурки стен. Для бутовой кладки предпочтительнее использовать камни постелистой формы, что имеют две приблизительно параллельные стороны (рисунок65). В этой ситуации кладку можно проводить рядами, высота которых будет зависеть от размеров самих камней.

Рисунок 64

Рисунок 64. Бутовая кладка для основания столбчатого фундамента.

Камни произвольной формы найти проще, но кладку ими вести куда сложнее. Она будет требовать у каменщика изобретательности, ведь задача будет предстоять не простая: необходимо следить, чтобы была ровной лицевая сторона, а сами камни были положены в устойчивое положение.

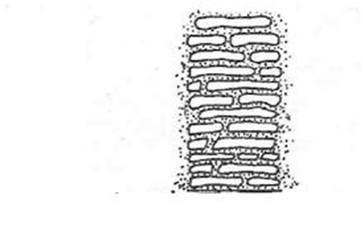

Рисунок 65

Рисунок 65. Бутовая кладка с использованием камней постелистой формы.

Если случается, что выбранный камень не ложится так как нужно каменщику, то тогда подыскивают другой. Таким образом один тот же камень будет примеряться несколько раз, что значительно увеличивает длительность работы, а также снижает производительность труда.

Масса камня не может быть больше 30 килограмм, так как камень с большей массой невозможно будет установить устойчиво без грузоподъёмных механизмов. Слишком большие камни раскалывают (плинтуют) на более мелкие. Для того, чтобы было легче подбирать камни, можно использовать деревянный шаблон. Швы в кладке нужно делать максимально тонкого размера, так как толстые швы уменьшают прочность кладки. Как правило, кладку столбов и стен при толщине до 0,7 метра проводят ярусами, высота которых не должна превышать1,0-1,2 метра. Чем больше толщина стены, тем меньше можно делать высоту яруса.

Кладку, которая производится выше уровня цоколя строения, стараются изолировать от вероятного капиллярного воздействия влаги. Для этого как правило, используют, пару слоёв толя, рубероида или любого другого материала , что применяется для мягких кровель.

Бутовую кладку проводят двумя методами: «под залив» (рисунок 66), и «под лопатку», Разница между ними состоит в способе нанесения строительного раствора.

Кладку «под лопатку» производят горизонтальными рядами (насколько это возможно), высота которых будет соответствовать размеру самих камней. Для каждого ряда проводят подборку камней насколько можно схожего размера, чтобы не было больших уступов по высоте кладки. Различие по высоте бутовой кладки между участками, находящимися рядом, в том числе и высота разрывов в кладке, оставленных на время, не должно быть больше, чем 1,2 метра, которые обеспечивают кладочную монолитность.

Кладка стен и столбов из бута в любом случае выполняется «под лопатку». Ряды в ней расположены горизонтально, высота их не должна превышать двадцать пять сантиметров. Обязательна расщебёнка пустот и соблюдение шовной перевязки. Там, где есть углы, места, где стены пересекаются, и на прямых кладочных отрезках через каждые четыре–пять сантиметров ставят камни-маяки, то есть камни больших размеров, чем остальные.

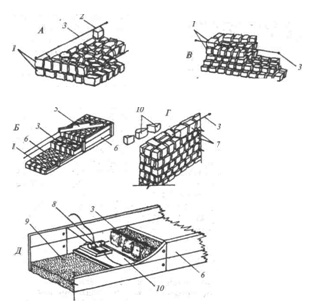

Рисунок 66

Рисунок 66. Типы бутовой кладки:
А – под «лопатку»;
2 –под «залив»;
В - под «скобу»;
Г – бутобетонная кладка;
Д– виброуплотнение закрытой бутовой кладки;
1 – камни верстового рада;
2 – маячные камни;
3 – шнур;
4– шаблон;
5 – правило с уровнем;
6 –опалубка;
7 – камни с обработанной поверхностью;
8 – вибратор;
9 –бутовая кладка, залитая раствором;
10 — площадка вибратора.


Камни устанавливают по слою раствора вместе с расщебёнкой для увеличения устойчивости. Расщебёнку проводят из небольших камней, их подкладывают в те места, где есть вероятность наклона камня. Камни расщебёнки кладут в раствор, для того, чтобы между ними и под камнями не было пустот. Расщебёнка особо необходима в самый первый период, когда ещё не начал схватываться строительный раствор. Если в это время камень не будет надёжно закреплён, то качнувшись от нечаянного прикосновения, он может ослабить шов и снизить уровень прочности кладки. После укладывания камней первого ряда в швы проводят заливку жидкого раствора.

Места, где между камнями находятся пустоты, заполняют маленькими камнями, уменьшая из-за этого толщину швов. Далее кладку ведут с использованием густого пластичного раствора, с осадкой стандартного конуса от40 до 60 миллиметров. Кладку проводят под причалку. Раствор подаётся ковшовой лопатой, так как при бутовой кладке раствора расходуется намного больше, нежели при кирпичной. Все последующие камни кладут таким образом, чтобы они ложились наиболее плотно на предназначенное для них место с минимальным количеством раствора. Вертикальные швы камней, что уложены ранее, необходимо обязательно перекрывать камнем, что укладывается сверху.

Во время кладки нужно следить, чтобы отдельные камни не имели прикасания друг с другом без шва из раствора. Лицевую поверхность выравнивают, и проводят расшивку швов. Ровные линии по горизонтали и вертикали контролируют при помощи отвеса и деревянной рейки, которые прикладывают к возводимой стене. Перерывы при бутовой кладке допускаются только после того как будет произведено заполнение раствором пустот между камнями в последнем выложенном ряду. При возобновлении кладки на камни этого ряда ложат раствор.

Кладка «под залив» выполняется при помощи камней произвольной формы которые выкладывают рядами. Этот тип кладки может применяться только прикладке фундамента зданий 3 класса с высотой, что не будет превышать три этажа.

Для кладки под залив потребуется опалубка из досок, между стен которой насухо будут выложены ряды камней. При ведении кладки ниже уровня планирования грунта функцию опалубки могут выполнять стенки траншеи. Камни выкладывают так, чтобы между ними оставалось свободное пространство для заливания раствором. Далее проводят заливку раствором, который владеет подвижностью не менее 13-15 сантиметров.

Кладка «под скобу» в общем, имеет технологию, аналогичную кладке «под залив», разница состоит лишь в том, что каждый временно фиксируют при помощи специальных скоб.

Бетоннобутовая кладка также как и кладка «под залив» ведётся в опалубке, однако вместо раствора используется бетон с подвижностью 5-7 сантиметра. Где есть возможность вместо опалубки применяют стенки траншей, а со стороны покатых склонов закрепляют металлические или деревянные щиты. В принципе бетоннобутовая кладка – это бетонирование, при котором камни в качестве дополнительного наполнителя для бетона. Камни утапливаются до половины их высоты, после чего добавляют новый слой бетона и производят бетонирование при помощи площадочного или глубинного вибратора. Утапливать камни нужно таким образом, чтобы они находились на расстоянии от 30 до 60 миллиметров до опалубки, а расстояние между камнями составляло не более 40- 60 сантиметров. Приготовление бетонной смеси и утапливание в неё камней должно происходить за период времени, который не превышает полтора часа, в противном случае бетонная масса утратит подвижность. Размеры камней не должны быть больше трети толщины конструкции, а объём всех камней не должен быть больше 50 процентов объёма всей бутобетонной кладки. При возникновении перерывов в работе сроком более суток в сухое и ветреное время бутобетонная кладка должна быть под защитой от высыхания.

Рисунок 65

Рисунок 67. Бутобетонная кладка:
1 – грунт;
2 – бутовый камень;
3 – опалубка;
4 – настил;
5 –упор;
6 – подкладка.


При возобновлении после перерыва, уже выложенная кладка очищается и увлажняется для того чтобы обеспечить удовлетворительное сцепление раствора будущего ряда. Для более сильного сцепления застывший раствор необходимо насечь острым инструментом, удалив при этом частицы раствора, что откололись.

Бутобетонная кладка более прочная, чем бутовая и на её укладку потребуется меньше времени и сил, так как есть возможность механизации процесса. Однако недостатком есть то, что такая кладка потребует значительно большее количество цемента, чем бутовая.

Бутовая кладка стен и фундамента выполняется комплексными бригадами, которые состоят из звеньев каменщиков, плотников и подсобников, что занимаются транспортировкой материалов. Бригадир комплексной бригады выбирается из наиболее квалифицированных работников ведущей специальности. Объём работ будет определять количество рабочих в бригаде – от 2 до 28.

Если работа ведётся звеном «двойка» ведущий каменщик занимается установкой причалков (вместе с каменщиком подручным), разравниванием раствора на постели кладки, кладёт ряды верстовые с приколкой камня, выполняет забутовку между верстовыми рядами, проводит расщебенивание и проверку кладки.

Подручный каменщик вместе с ведущим занят установкой и перемещением причалки, расстиланием раствора на постели кладки, подбирает и подаёт камни щебень в радиусе от рабочего места. Когда освобождается, помогает ведущему каменщику с разравниванием раствора, приколкой камней и забутовкой расщебёнкой.

Если проводится кладка в узкой и мелкой траншее ящик с раствором нужно устанавливать вдоль траншеи через 2,5-3 метра на отдалении до 1,25 метра от её бровки. Между ящиками слаживают бутовый камень и щебень.

При работе звеном «тройка» ведущий каменщик выполняет те же действия, что и звено«двойка»: вместе со вторым каменщиком выставляет и переносит причалку, расстилает раствор проводит забутовку, а также расщебёнку.

Третий (подсобный) каменщик перемешивает раствор, собирает и подаёт бутовый камень, подносит раствор в пределах рабочего места.

При бутовой кладке в широкой траншее бутовый камень устанавливают вдоль бровки, а ящики с раствором на кладке в траншее. Со способами ведения работ над бутовым фундаментом, а также стенами подвалов можно ознакомиться в таблице 54.

Способы ведения работ над бутовым фундаментом, а также стенами подвалов

Условия ведения работСпособ ведения работМесто проведения каменщиком работ
Фундаменты в траншеях с крутыми откосамиПо причалками или шаблонамиНа кладке
Фундаменты в траншеях с вертикальными откосами без рас-пор и с распорамиВ распорНа кладке
Фундаменты в траншеях с покатыми откосамиС причалками или шаблонамиСначала с внутренней стороны фундамента или стены, затем на площадке, что образовалась при засыпке зазоров, с внешней стороны
Стены подвала, открытые с одной стороны, с пологими откосами котлованаС причалками или шаблонами. Аналогично с облицовкой кирпичом, приколкой «лица» и без приколки ( если опалубка односторонняя)При ведении работ с причалками или шаблонами с приколкой «лица» и без приколки (в односторонней опалубке) сначала с внутренней стороны, затем с площадки, образованной с наружной стороны при засыпке зазоров; при производстве работ с облицовкой кирпичом –сначала с внутренней стороны с земли, затем с подмостей
Стены подвала, открытые с одной стороны с крутыми или вертикальными откосами котлованас причалками или шаблонами. То же с облицовкой кирпичом или постелистым камнем с приколкой «лица»С внутренней стороны: первый ярус с земли; последующие ярусы с подмостей
