Кладка столбов
|
|
|
|
|
|
Столбовая кладка по перевязочной системе в один ряд нуждается в значительном количестве трёхчетвертных кирпичей, а это влечёт за собой отсутствие рационализма в использовании кирпича: |
|
|
|
|
|
|
Столбы кладутся (рис. 79) в соответствии с системой шовной перевязки в три ряда. В этом случае ряд тычков укладывают через тройной ложковый ряд. Приведённая кладочная система наиболее приемлема в связи с тем, что система перевязки в несколько рядов не даёт гарантии прочности, а это может повлечь за собой кладку, которая распадётся на слои. Столбовая кладка по перевязочной системе в один ряд нуждается в значительном количестве трёхчетвертных кирпичей, а это влечёт за собой отсутствие рационализма в использовании кирпича. В перевязочной системе, рассчитанной на три ряда, позволяется совпадение швов по вертикали за три кладочных ряда. Столбы в виде квадрата или многоугольника выкладываются из кирпича, вытесанного или сделанного по лекалу, в соответствии с рис. 80.

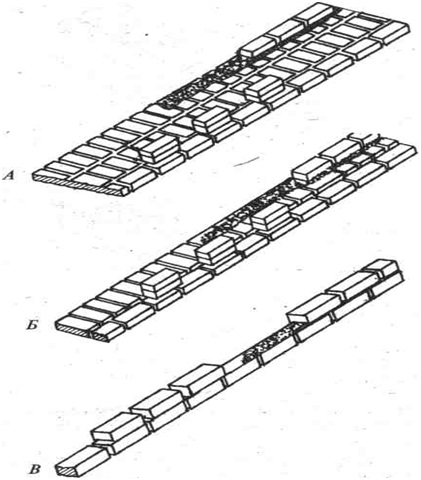

Рис. 76. Кирпичная раскладка для рядов из тычковых граней: А —толщина в два с половиной кирпича; Б —толщина в полтора кирпича; В —толщина стены полкирпича
Верность кладки в соответствии с высотой выверяют при помощи уровня и отвеса в течение кладки с частотой не меньше двух раз за каждый метр высоты. Когда выкладывание очередного яруса закончено, при помощи геодезического инструмента выверяется то, насколько ряды и отметки горизонтальны. Если оси сооружения отклоняются, данный промах убирается на уровне перекрытий между этажами. Несоответствия между отметками по этажной высоте следует устранять на каждом следующем этаже.

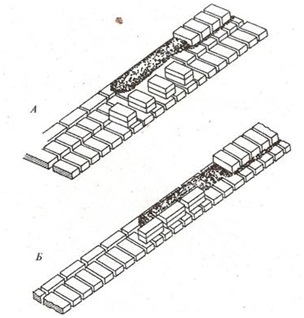

Рис. 77: Кирпичная раскладка для рядов из тычковых граней:
А —толщина в два с половиной кирпича; Б —толщина в полтора кирпича

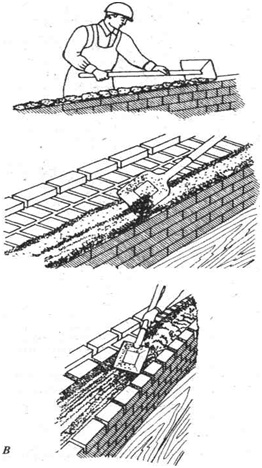

Рис. 78. Растворная расстилка: А — кладка ряда из ложков; Б —кладка ряда тычков; В — забуточная кладка
Таблица 55 Методы укладывания конструкций из кирпича
| Кладочные методы | Порядок проведения операций и способы работы |
| Ряды верст укладываются прижимая
в полный шов
| Кладка кирпича предваряется тем, что при помощи кельмы сгребают с постели некий процент раствора и переносят на грань кирпичины, уложенной раньше. Левая рука прижимает кирпич к уложенному раньше, и в то же время поднимается кельма, что влечёт за собой полноценный шов по вертикали. Положенный кирпич присаживают рукояточным стуком, а раствор, вышедший при этом наружу, убирают при помощи кельмы |
| Ряды вёрст укладываются вприсык
в пустой шов, разработчик Ф. И. Мальцев
| Укладка предваряется загребанием растворной части с постельной грани гранью кирпича, который кладётся. Наклонив, кирпич перемещают по постельной грани. Прижав его к постели, его приближают к кирпичу, положенному раньше, вместе с раствором. В это время появляется полноценный шов по вертикали. Кирпич в кладке присаживают давлением в обе руки. |
| Ряды вёрст кладутся вприсык, раствор подрезается в полный шов | Растворная грядка стелится в одном сантиметре от поверхности стены, располагающейся снаружи. Наклонённый кирпич перемещают вместе с некоторым количеством раствора к кирпичу, который был уложен ранее. Левая рука прижимает кирпич к уложенному раньше, в это время формируется полноценный шов по вертикали. Кирпичину выравнивают вровень со стенной поверхностью и присаживают под ручным давлением и пристукиванием кельмовой рукоятью. Раствор, выдавленный наружу, убирают при помощи кельмы. |
| Кладка взабутку вполуприсык | В промежутке между рядами верст, расположенных и снаружи, и внутри, стелится раствор. На постельную грань кладётся в одно и то же время две штуки кирпичей и прижимается вместе с некоторым количеством растворной массы к кирпичам, входящим в ряды вёрст и положенным раньше. |
| Кладка под рейку | Рейка кладётся в сечении девять на десять миллиметров и в длину два метра. Растворная кладка стелится на высоте 0,9 см на одном уровне с рейкой. Под кирпичи кладётся и раствор, и рейка, а когда кладка завершается, рейка извлекается наружу. Во время этого процесса формируется ровный шов, уходящий вглубь, который не нуждается в дальнейшей расшивке. |
Таблица 56 Допустимые отклонения в кирпичной и каменной кладке.
| Типы допустимых отклонений | Размер отклонений (допуской), мм |
| Для строений из бута | Для строений из кирпича, керамических и бетонных камней правильной формы | Для строений из больших бетонных и кирпичных блоков |
| Фундамент | Стена | Столб | Фундамент | Стена | Столб | Фундамент | Стена | Столб |
| Отклонение от размеров по проекту |
| По толщине | +30
-20
| +20
-10 | +20
-10 | -15
0 | -15
0 | 10 | 5 | 2
5 | 2
5 |
| По отметкам этажей и обрезов | 25 | 15 | 15 | 15 | 15 | 15 | 10 | 10 | 10 |
| По ширине простенков | – | -20 | – | – | -20 | – | – | 5 | – |
| По ширине простенков | – | +20 | – | – | +20 | – | – | +5 | – |
| По ширине простенков | – | 20 | – | – | 20 | – | – | 10 | – |
| Смежных проёмов окон | | | | | | | | | |
| По смещению осей строений | 20 | 15 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Максимальное отклонение поверхностей и углов кладки по вертикали |
| На первом этаже (высота 3,2-4метра) | – | 20 | 15 | – | 10 | 10 | – | 10 | 10 |
| На всю конструкцию | 20 | 30 | 30 | 10 | 30 | 30 | 10 | 20 | 20 |
| Марка камня |
| На 10 метров длины | 30 | 20 | – | 20 | 20 | - | 10 | 5 | - |
| Неровности поверхности кладки по вертикали, определяемые прикладыванием контрольной рейки длиной 2 метра |
| Под штукатурку | – | 15 | 15 | – | 10 | 5 | 10 | 5 | 5 |
| Не под штукатурку | 20 | 15 | 15 | 5 | 5 | 5 | 10 | 5 | 5 |
Примечание: в числителе находятся допуски для блоков из бетона, в знаменателе – из кирпича

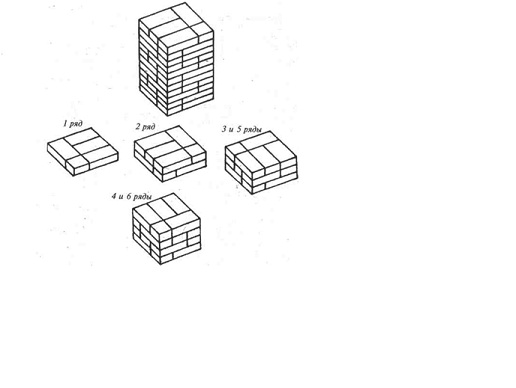

Рисунок 79: Кладка столба 380 на 380
Учитывая то, что столбы обычно больше нагружены, чем другие элементы конструкции, нельзя выкладывать их впустошовку. Допускают лишь неполное заполнение вертикальных швов на глубину до 10 миллиметров от лицевой поверхности. Столбы длиной в два с половиной кирпича и менее должны быть выложены только из отборного кирпича. Стыковка к столбам стен и перегородок производится штрабой, выпущенной из столба, или стержнями из стали, которые улаживают в кладку. Стержни принимают на себя поперечные растягивающие усилия, которые возникают при сжатии кладки и противостоят разрушению кладки при изгибании и растяжении кладки.
Очень нагруженные конструкции из камня должны быть армированы сеткой из стали, и продольной сжатой или растянутой арматурой. Наиболее часто для кирпичной кладки используют сетчатое армирование сварными и вязаными сетками прямоугольной формы.

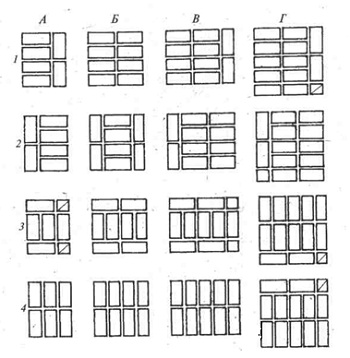

Рисунок 80. Кладка столбов:
А – сечением 2,5на 2 кирпича; Б – сечением 2 на 2 кирпича;
В, Г – сечением «2,5 х 2,5 кирпича; 1,2, 3, 4 – последовательность действий при кладке.
Диаметр проволоки сетки не должен превышать 8 миллиметров и быть меньше 3 миллиметров, чтобы толщина шва была больше толщины проволоки. Армирование кирпичной кладки бывает горизонтальным вертикальным, продольным и поперечным. Сетка может иметь ячейки прямоугольные или зигзагоподобные.
|
|
|
