Приспособления и устройства для выполнения монтажа применяются для организации рабочего места, строповки (захвата) конструкций, которые поднимаются, и их временного закрепления, выверки.
Для выполнения захвата (строповки) деталей (элементов) и крепления к крюку монтажного механизма, применяют грузозахватные устройства - траверсы для подъема элементов крупных размеров; стропы из стальных канатов, которые оснащены на концах коушами или крюками; захваты для строповки конструкций безмонтажных петель.
Для того, чтобы выполнить временное закрепление и выверку конструкций, которые установлены на место, применяют: струбцины, кондукторы групповые, одиночные.
Для организации рабочего места и условий работы монтажников, обеспечивающих безопасность, применяют: контейнеры, элементы ограждений, лестницы, стеллажи, подмости инвентарные.

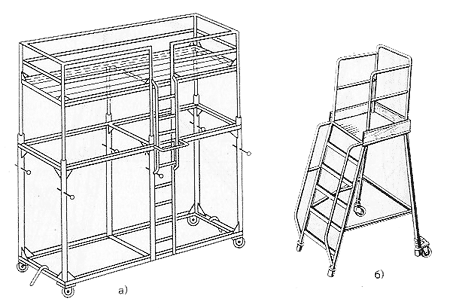

На рисунке под №117, а изображена передвижная площадка, это один из самых распространенных инвентарных подмостей, которые являются отдельностоящими. Они легко перемещаются и многократно используются. Для изменения уровня рабочей площадки изготовляются площадки телескопические и блочные. На рисунке под №117, б изображена инвентарная площадка-стремянка, которая относится к такому типу подмостей, как и столики стремянки (высота – 75-90 см). Площадка-стремянка применяется сварщиками и монтажниками.
Рисунок №117. Подмости монтажные:
площадка передвижная(а), площадка-стремянка(б)

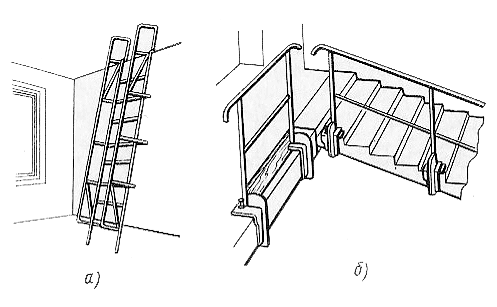

На рисунке под №118, а изображена инвентарная приставная лестница с поручнями. Она применяется в период монтажа конструкций. На рисунке под №118, б изображено временное инвентарное ограждение. Его крепят к железобетонным элементам с помощью струбцинок, и применяют до того времени, как установится постоянное перильное ограждение.
Рисунок №118. Приспособления монтажные:
лестница инвентарная приставная(а), ограждение на лестнице временное(б)

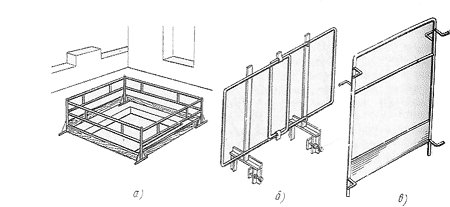

Проемы, которые существуют в перекрытиях между этажами и на границе захваток по контуру перекрытия ограждают таким образом. На рисунке под №119,а изображено инвентарное ограждение на стойках, которое устанавливается также у проемов. На рисунке под №119, б изображена инвентарная решетка, которой временно закрывают проемы оконные и открытые дверные. На рисунке под №119, в изображено ограждение, которое ставится у лифтовой шахты.
Рисунок № 119. Ограждения инвентарные:
Перекрытие проема(а), оконного проема(б), выхода в лифтовую шахту(в).
