Окончив монтаж междуэтажного перекрытия и этажных лестничных площадок, начинают установку очередных элементов мусоропровода. Такелажник и два монтажника исполняют эту работу. Ящик с ручными инструментами подается перед установкой элементов на лестничную площадку (рабочее место). Необходимые инструменты: гаечный ключ, молоток, конопатка, кельма (в ящике), пакля, монтажный лом, рейка-отвес, ведро с раствором.
На лестничной площадке этажа, который монтируется, на часть мусоропровода, которая выступает, надевается асбестоцементная муфта. Половина ее высоты должна быть над мусоропроводной трубой. Между трубой и муфтой укладывают просмоленную паклю, используя конопатку, и при помощи раствора зачеканивают стык. Внутри муфты на верхнюю грань трубы мусоропровода помещают резиновую прокладку.
На рисунке под №148, а изображен процесс приема трубы мусоропровода, которая подается краном. При этом монтажник должен подняться на верхнюю лестничную площадку. Один монтажник выполняет направление трубы в отверстие плиты лестничной площадки, другой, который находится на нижней площадке, выполняет прием трубы и направление ее на резиновую прокладку в муфте. После установки трубы, нужно раскрыть замок захвата, выверить рейкой-отвесом, закрепить в отверстии лестничной площадки при помощи клиньев. На рисунке под №148, в изображено выполнение расстроповки трубы и зачеканивания ее стыков с муфтой в начале, используя паклю, а потом раствор. Уплотнение пакли выполняют при помощи конопатки.

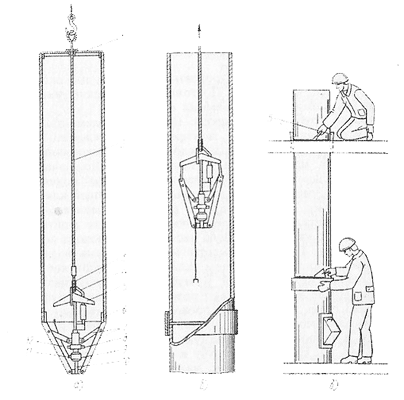

Рисунок №148. Выполнение монтажа мусоропровода при помощи трубозахватного устройства:
Выполнение установки звена мусоропровода(а), выполнение извлечения захвата из трубы(б), выполнение зачеканки стыков(в);
Крышка центрирующая(1), гибкая связь(2), петли гибкой связи(3), карабин(4), стабилизатор(5), пластина опорная(6),рычаги(7), гайка регулировочная(8), противовес(9), шток(10), замок(11), трос с зажимом(12).
Зачеканку стыков между лестничной площадкой и трубой выполняют проконопачивая просмоленной паклей, а потом зачеканивая раствором.
Элементы ствола мусоропровода монтируют трубозахватным устройством (изображено на рисунке под №148). Со стороны верхней части элемента, который находится в контейнере, просовывается гибкая связь (под №2) и надевается центрирующая крышка (под №1). Захватная часть устройства устанавливается с другой стороны элемента. Рычаги (под №7) раздвигаются движением втулки-противовеса (под №9) к карабину (под №4)по штоку (под №10) до того, как стены прикоснутся к опорным пластинам (под №6). Втулка-противовес (под №9) фиксируется в этом положение замком (под №11). В случае, когда опорные пластины (под №6) рычагов (под №7) упираются в стены и не дают возможности закрыться замку или не доходят до стенок трубы, вращают регулировочную гайку, тем самым регулирую раздвижные рычаги.
Элемент готов к подъему тогда, когда гибкую связь (под №2) пристегивают к карабину захватной части устройства (под №4). Строповку элемента выполняют за петли гибкой связи. Монтируя элемент, он переводится в положение по вертикали, потом подается к месту установки. Через отверстие в лестничной площадке пропускают элемент, но так, чтобы его нижний торец был на расстоянии 30-40 см от верха элемента, уже установленного. Фиксатор замка выдвигают за тросик с зажимом (под №12), прикрепленный к нему, и тем самым раскрывая замок (под №11) втулки-противовеса (под №9). Потом элемент опускают. При опускании захватная часть центрирует элементы, которые стыкаются, по отношению друг к другу. Это происходит из-за конусности захватной части. Опуская элемент далее, рычаги устройства (под №7) скользят по кромке торца элемента уже установленного. Потом рычаги складываются и выходят из зацепления с ним, когда элемент окончательно установлен. Затем они убираются под действием противовеса под стабилизаторы.
