По мере сооружения стен здания производят монтаж лестничных маршей и площадок. По ходу кладки внутренних стен лестничной клетки делают промежуточную площадку и первый марш. Закончив кладку этажа, устанавливают вторую площадку (этажную) и второй марш.
Размеры лестничных площадок и маршей проверяют до начала монтажа. Устанавливают лестничную площадку после разметки места установки и нанесения слоя раствора на площадку опирания. Очередной марш монтируют после выверки площадки, что еще до схватывания раствора позволит выверить взаимное положение марша и площадки.
Выверка положения лестничной площадки производится в плане и по вертикали. При превышении отметки верха площадки над проектной, повышают отметку покрытия пола, что требует дополнительных материальных и трудовых затрат. На рисунке под №135 изображен процесс регулирования положения лестничных площадок. Для этого используют шаблон (под №3), который копирует профиль опорной части марша.

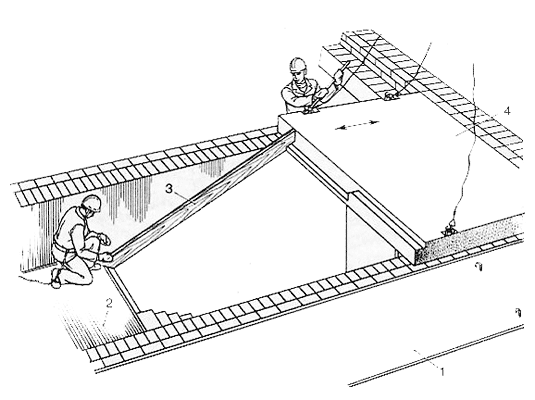

Рисунок №135. Регулирование положения лестничных площадок:
плиты перекрытия(1), площадка промежуточная(2), шаблон (3), площадка этажная (4).
На рисунке под №136 изображен поэтапный процесс монтажа лестничного марша. При помощи крана с вилочными захватами и 4-хветвевого стропа с двумя укороченными ветвями подается лестничный марш. Укороченные ветви придают маршу, который немного больше проектного, наклон. Устанавливая лестничный марш, сначала его опирают на нижнюю площадку, а потом на верхнюю площадку. Менять последовательность нельзя. Это может привести к срыву с верхней площадки марша.
На опорных местах лестничных площадок устраивается растворная постель (раствор кельмой набрасывают и разравнивают) для установки марша.
Устанавливая марш, один из монтажников должен находиться на площадке нижней, а другой – на подмостях рядом с лестничной клеткой или на вышележащем перекрытии. Первый принимает и направляет марш в лестничную клетку, при этом он двигается к площадке, находящейся выше. Монтажники прижимают марш к стене от места посадки на высоте 30-40 см. Затем дают сигнал машинисту крана и устанавливают сначала нижний, а потом верхний конец на место. Если определяются неточности установки, их исправляют при помощи ломиков. Затем строп отцепляют, стыки между маршами и площадками замоноличивают раствором из цемента и остается установка инвентарных ограждений.

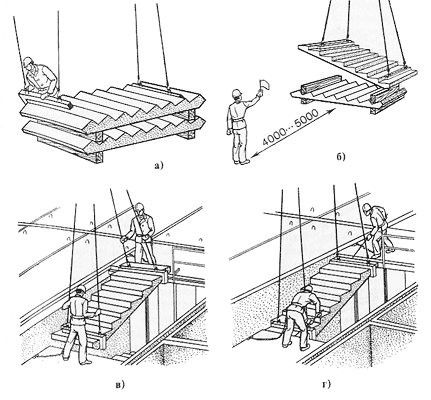

Рисунок №136. Поэтапный процесс монтажа лестничного марша:
выполнение строповки при помощи вилочного захвата(а),выполнение подъема(б), выполнение приемки и опускания(в), выполнение установки в проектное положение(г).
