По окончанию возведения стен и укладки перекрытий над этажами, приступают к выполнению монтажа по всей длине захватки балконных плит. Сначала по краям захватки устанавливают маячные плиты. Для этого положение балконной плиты рисками размечают на перекрытии и фиксируют. При помощи отвеса контролируют положение рисок по нижнему балкону на последующих этажах. Шнур-причалку натягивают, установив маячные плиты. На длину всей захватки по наружному верхнему ребру маячных плит устанавливают остальные плиты. Строповку плит выполняют, как правило, 4-х ветвевым стропом. Кельмой разравнивают постель из раствора на расстоянии от обреза стены на 2-3 см.
Два монтажника выполняют укладку балконных плит. Они контролируют процесс опускания плиты по шнуру причалке и рискам. Плиту укладывают, немного наклоняя к свободному концу или горизонтально. Проверку горизонтальности производят при помощи правила с уровнем, укладывая его в двух направлениях взаимно перпендикулярно. Если плита имеет уклон в продольном направлении, ее поднимают, меняют постель из раствора и снова опускают. Если плита имеет уклон в сторону здания, то он устраняется во время установки временных тяг или стоек.

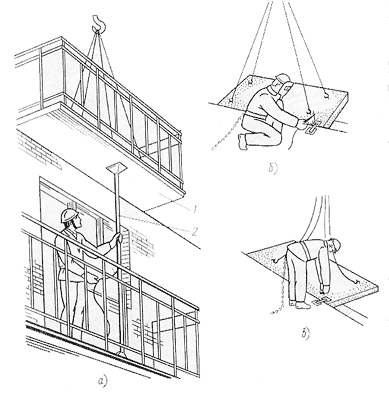

На рисунке под №137,а изображены временные крепления, которые устанавливают после укладки плиты. Стойки (под №2) ставятся на нижний балкон, и подпирается монтируемая плита (под №1) при помощи винтовой распорки. Регулируют положение плиты при помощи натяжной муфты, которой меняют длину стойки. Плита остается в подвешенном состоянии на крюке монтажного механизма до того, как временное крепление будет полностью установлено, положение плиты окончательно выверено, и будут приварены к анкерам закладные детали.
На рисунке под №137,б изображен процесс сварки деталей крепления. К монтажным петлям плит перекрытия и балкона приваривают стальные стержни.
Рисунок №137. Выполнение монтажа балконной плиты:
выполнение временного крепления балконной плиты подкосом(а), выполнение сварки деталей крепления(б), выполнение расстановки(в);
плита балконная(1), стойка(2).
Оконные и дверные проемы перекрывают железобетонными перемычками. По окончанию кладки простенков их укладывают на постель из раствора. Вручную укладываются несущие (рядовые) перемычки до 2 м пролетом. Стропуют несущие перемычки за монтажные петли 2-ухветвевым стропом и устанавливают при помощи крана. Укладывая перемычки, регулируют горизонтальность, глубину заделки концов (опора на стены) и точность установки по вертикальным отметкам.
