Установка санитарно-технических кабин выполняется на прокаленном песке (основание). Под него кладут гидроизоляционный слой, который являет собой рулонные материалы.
На рисунке под №146 изображен процесс монтажа санитарно-технических кабин. Вертикальность всех граней блока регулируют рейкой-отвесом. Если один из углов кабины завышенный, его опускают путем перемещения ломом во взаимно противоположных направлениях несколько раз.

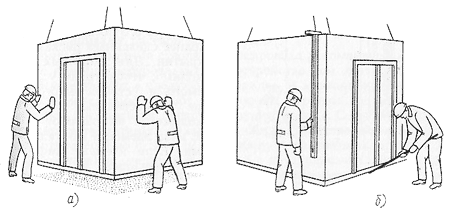

Рисунок №146. Выполнение монтажа санитарно-технических кабин:
выполнение установки кабин(а), выполнение рихтовки и выверки(б).
Соединения санитарно-технических стояков должны совмещаться. Кабины рихтуют, натянув стропы.
На рисунке под №147 изображено выполнение монтажа элементов лифтовых шахт. Элементы шахты лифта устанавливают на растворную постель. Перед ее устройством нужно снять щиты, которые закрывают отверстие шахты лифта. Также нужно удостовериться в отсутствии проведения работ внутри шахты. Монтажник подает раствор, используя лопату, другому монтажнику, который разравнивает раствор на торцовых гранях на установленном элементе. В шахте, на одной из длинных сторон, в постель втапливаются две марки (верх соответствует монтажному горизонту), на другой стороне втапливаются клины (1 или 2). Верх клиньев должен превышать монтажный горизонт.

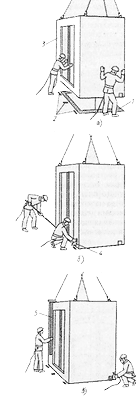

Рисунок № 147. Выполнение монтажа блоков лифтовых шахт:
Выполнение наводки и опускания(а), выполнение рихтовки(б), выполнение выверки и сварки стыков(в);
слой раствора(1), риски установочные(2), блок шахты(3), шаблон(4), рейка-отвес(5).
Опуская объемный элемент шахты на место, монтажники придерживают его за противоположные грани и выполняют проверку правильности посадки по рискам на перекрытии (под №2), которые были сделаны заранее. Грани элемента уже установленного и того, что устанавливается должны совмещаться. В обратном случае положение низа элемента выправляют, используя монтажный лом. В случае перекашивания в плоскости марок элемента шахты лифта, его нужно поднять и заменить марку. После этого можно снова устанавливать блок. В вертикальной плоскости постепенно вытаскивают клин, а если нужно, то вывешивают деталь, используя лом, и доводят блоки до вертикали. При этом горизонтальный шов плотно заполняется раствором. Проверка вертикальности блока, который установили, выполняется по всем сторонам при помощи рейки-отвеса.
Выверив со стремян окончательно объемные элементы, выполняют их строповку.
Выполнение постоянного крепления производится путем сварки закладных частей объемных элементов.
