На рисунке под №127,а изображен блочный фундамент, на который возводят бескаркасные здания.
Монтаж производится путем укладывания плит трапециевидного/прямоугольного сечения на песчаную подготовку или на выровненное основание.
Cтеновые блоки устанавливаются по слою раствора поверх фундаментных плит.
Укладывать ряды стеновых блоков нужно при соблюдении перевязки швов.
В местах сопряжения поперечные и продольные стены ленточного фундамента имеют перевязку.
Hа рисунке под №127, б изображен блочный прерывистый фундамент, его монтаж производится из плит, которые укладывают с разрывом 20-90 см, для уменьшения затрат труда и сокращения расхода материалов. Это дает возможность использовать несущую способность основания полнее.
Hа рисунке под №127, в изображен столбчатый фундамент, на котором возводятся каркасные здания. Он состоит из плитной части с одной или несколькими ступенями, подколонника с углублением (стакан), чтобы производить установку колонны, как изображено на рисунке под №127, г.

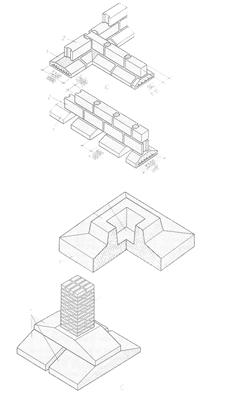

Рисунок №127. Фундаменты блочные из стеновых блоков, сборных плит:
Сплошные ленточные(а), прерывистые ленточные(б), стаканного типа столбчатые (для сборных колонн)(в), столбчатые из плит/блоков;
Плиты/фундаментные блоки(1), фундаментные блоки стеновые(2), подколенник(3), углубление для колонны (стакан)(4), столб кирпичный(5).
