Монтаж стеновых блоков (блоков стен подвала) или технического подполья начинают после осуществления проверки устройства гидроизоляции и положения фундаментных плит, которые уже уложены. Как изоляцию используют слой раствора, который расстилают на очищенную поверхность фундаментов толщиной 20-30 мм. Раствор также является выравнивающим слоем.
Маркировку стеновых блоков производят цифрами и буквами. Как пример можно взять фундамент стеновой (ФС5-15), где буквы – это вид блока, первая цифра – номинальная ширина в дециметрах, последняя – длина (в дециметрах также). В случае, когда, составляя исполнительную схему, на фундаментах не произведена разметка осей, перед началом монтажа стеновых блоков делают разметку межсекционных и основных осей здания и границ стен. Их фиксируют рисками на фундаменте. Выполнение разметки происходит геодезическими приборами и проволочными осями обноски, как и разметка фундаментов. Положение стеновых блоков первого ряда (от фундаментов) размечается на фундаментах, ставя отметки на местах вертикальных швов, в соответствии с монтажной схемой.
Для того, чтобы подготовить рабочее место, монтажник и звеньевой должны принести ящик с инструментами к месту монтажа. Ящик с раствором ставится на очищенную от мусора поверхность фундаментов на 2-2,5 м от стены для того, чтобы, монтируя 3-4 блока, его не нужно было переставлять с места на место.
Началом монтажных работ является установка маячных блоков в местах пересечения стен и углах с расстоянием между ними в 20-30 м. Поднятый за две петли блок, подают к месту установки при помощи крана, потом его разворачивают в проектное положение, опускают на растворную постель. Осевыми рисками проверяется, правильно ли установлены маячные блоки по осям, а по визирке проверяется правильность установки по высоте. При неправильном положении блока, его нужно поднять и очистить от раствора нижнюю грань, а потом восстановить постель из раствора (раствор добавляют у стороны постели, где наклонен блок).
Подготавливая постель, поверхность блока нужно очистить от мусора, смочить водой, а потом разровнять лопатой подаваемый раствор. Чтобы обеспечить горизонтальное положение постели и зафиксировать ее толщину, разравнивать раствор нужно по рамке при помощи рейки. Это гарантирует качество постели.
На рисунке под №132 изображен процесс выполнения монтажа фундаментных стеновых блоков. Смонтировав маячные блоки, натягивается шнур-причалка на уровне верха блоков, на 2-3 мм от боковой грани. Она закрепляется при помощи скоб (под №3). По шнуру устанавливаются рядовые блоки. При опускании на место, блок придерживают за верхнее боковое ребро или за стропы. Держаться рукой за ближний торец блока к блоку, который установлен, запрещено. Элементы, которые монтируются, могут прижать руку.

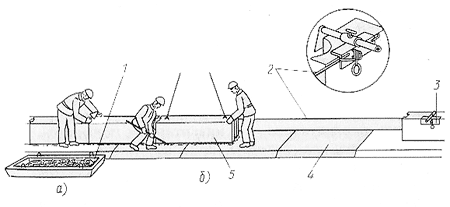

Рисунок № 132. Выполнение монтажа фундаментных стеновых блоков:
Выполнение заделки вертикального шва(а), выполнение рихтовки блока при установке(б);
Ящик, содержащий раствор(1), причалка(2), скоба для ее (причалки) закрепления (3), плита фундаментная(4), постель из раствора(5).
Контроль за положением рядовых блоков производится при помощи шнура-причалки (под №2), отвеса, визирования на блоки, которые уже установлены, разметочных рисок на фундаменте. При неточной установке блока, его перемещают в нужное направление, используя дл этого монтажные ломы.
Выравнивают блоки внутренних стен подвалов по одной из плоскостей, а блоки наружных стен по плоскости, которая обращена в сторону подвала. Если блок установлен правильно, то монтажники производят строповку, срезают лишний раствор, который выступил из горизонтального шва, используя кельму, а потом в колодец стыка блоков укладывают этот блок. Если в стыке недостаточное количество раствора, то его добавляют лопатой и уплотняют.
Существует три основных приема, чтобы переместить блоки по растворной постели.
1. На рисунке под №133, а изображен прием лапой от себя. Под блоки заводят оттянутый конец лома и от себя отжимают его на блок. Блок соскальзывает при этом с лапы и поднимается, соскальзывая вперед.
2. На рисунке под №133, б изображен прием лапой в сторону. Под блок, к лицевой грани под острым углом, заводят оттянутый конец лома. Блок приподнимают, нажимая на лом и поворачивая его в сторону на пятке лапы, и перемещают. На рисунке стрелками указано на направление движения лома и блока. На рисунке под №133, в изображен прием лапой на себя. Под блок заводят оттянутый конец лома, потом его приподнимают и перемещают на себя, нажав на конец лома. Если толщина шва большая, то применяют прием острым концом от себя, а не лапой от себя. Выполняя эти приемы, делают одинаковые движения.

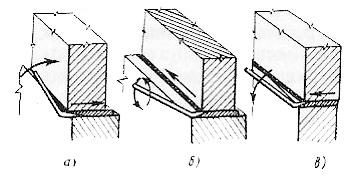

Рисунок №133. Выполнение перемещения блоков, используя монтажный лом:
прием лапой от себя(а), прием лапой в сторону(б), прием лапой на себя(в).
Монтаж следующих рядов блоков производят в такой же последовательности, на нижнем ряду делая разметку раскладки блоков. Установку двух первых рядов блоков производят уложенными фундаментными плитами, а следующих – инвентарными подмостями.
В проекте указывается марка раствора, на котором производится монтаж блоков.
