Чтобы устраивать междуэтажные перекрытия в кирпичных домах, используются железобетонные многопустотные панели, которые опираются на продольные наружные, внутренние стены. В зданиях других конструкций опорными представляются прогоны (ригели), по ним укладываются плиты перекрытий.
На рисунке под №142 изображен процесс установки прогона (ригеля). Их опирают на железобетонные подушки (под №1), которые заделываются в кирпичные стены или укладываются по ходу кладки на кирпичные столбы. Опорные подушки нужно устанавливать с таким расчетом, чтобы разрыв отметок их верха в пределах секции здания был меньше 1 см.

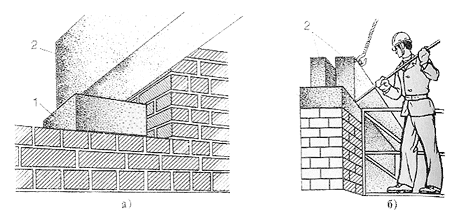

Рисунок №142. Процесс установки прогона (ригеля):
на стене(а),на столбе(б); подушка железобетонная(1),прогоны (2).
Перед выполнением монтажа прогонов (ригелей) нужно выверить горизонтальность опорных подушек при помощи нивелира. Строповку ригелей выполняют за две петли, потом подают их к месту установки и опускают на растворную постель, которую заранее расстилают на опорах. При помощи монтажных ломиков прогоны доводят до проектного положения.
Чтобы не нарушить устойчивость столбов или стен, на которые опирается ригель, перемещение ригели выполняется лапой ломика (исключительно перпендикулярно к продольной оси прогона). Монтажники производят роботу на инвентарных подмостях. Выверив горизонтальность методом визирования на установленные ригели и по уровню и вертикальность по отвесу, крепят прогон к конструкциям, уже установленным. Для этого применяют тот способ, который указывают в проекте. После этого снимаются стропы.
В крупноблочных и кирпичных зданиях панели перекрытий монтируют после возведения до проектной отметки всех элементов наружных и внутренних стен в пределах захватки или этажа.
Перед монтажом перекрытий нужно проверить положение прогонов и верхних опорных частей кладки, которые находятся в одной плоскости (разница отметок в пределах этажа должна быть меньше 1, 5 см) (изображено на рисунке под №143).

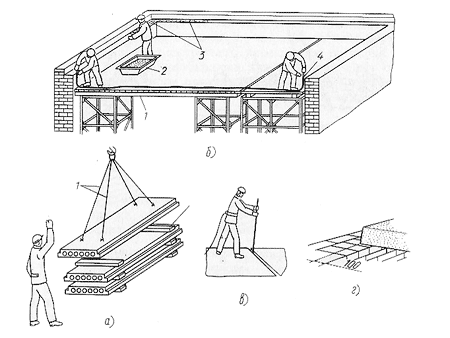

Рисунок №143. Выполнение подготовки опорной поверхности для плит междуэтажного перекрытия:
Выполнение строповки(а), выполнение укладки на стены(б), выполнение рихтовки(в), площадка опирания плиты, минимальный размер (г);
Подмости(1), ящик с раствором(2),постель из раствора(3), уровень гибкий(4).
Потолок образуемого перекрытия должен иметь горизонтальное положение. Для этого по периметру прогонов или верха стен в пределах секции (захватки) дома, используя гибкий уровень или нивелир, на уже закрепленные рейки наносят риски, которые соответствуют монтажному горизонту. Монтажный горизонт – это отметка, на которой должен находиться низ конструкций перекрытий. После этого укладывается стяжка (выравнивающий слой раствора) по шнуру причалке/нивелировочным отметкам. При помощи правила разравнивается раствор и производится монтаж плит (панелей) перекрытий (стяжка должна быть прочной на 50 %) путем расстилания слоя свежего раствора (толщина – 3-4 мм) на опорных поверхностях. Существует и другой способ, которым отметки среднего монтажного горизонта при нивелировании опорных поверхностей наносят на рейки, которые устанавливаются на расстоянии 5-6 м по периметру. Растворные швы должны иметь при этом наименьшую толщину. Выполняя монтаж плит, растворную постель расстилают под плиты по шнуру-причалке.
Панели монтируют от торцовых стен, находясь на столиках (инвентарных подмостях). На уложенные конструкции кладут следующие панели.
Монтаж перекрытия выполняют: такелажник (3-го разряда), два монтажника (3-го и 4-го разрядов), машинист крана. Такелажник обязан выполнять подбор панелей, строповку при помощи 4-хветвевого стропа, подавать сигналы при подъеме. Монтажники обязаны быть на перекрытии (сразу на подмостях) и находиться возле каждой опоры панели, которую монтируют по одному. Это изображено на рисунке под №144. Монтажники должны принять панель, которая подается краном, развернуть и направить ее в проектное положение при опускании. До того, как снимаются стропы, они немного передвигают ломиками панель. Запрещается перемещение панелей перпендикулярно к стенам. И потому перед ее опусканием панель нужно точно навести для получения опорной площадки нужной ширины. Выполнив укладку панели, потолок визируют по плоскости для проверки горизонтальности, или используют для этого правило. Если плоскости установленной панели и смежных с ней имеют разницу больше 4 мм, то краном поднимают панель, исправляют постель их раствора и снова устанавливают.

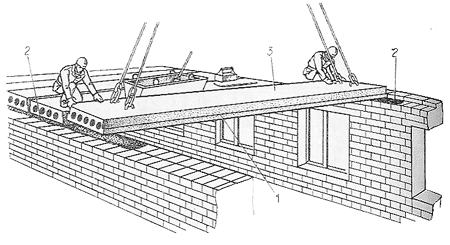

Рисунок №144. Выполнение монтажа панелей (плит) перекрытия:
4-х ветвевой строп(1), постель из раствора(2),укладываемая плита(3).
Выверив панели перекрытий, их закрепляют, соответственно к указаниям в рабочих чертежах. К анкерам, которые заделаны при кладке стены, приваривают монтажные петли панелей и скрепляют за монтажные петли смежные панели между собой при помощи анкеров. На рисунке под №145 изображен процесс установки анкеров и заделки стыков (продольных швов). Смонтировав перекрытие, заделывают стыки панелей перекрытия со стенами.

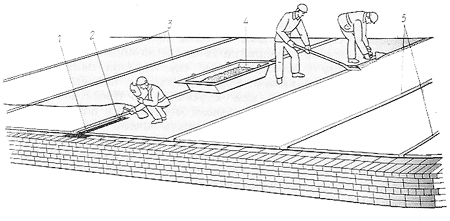

Рисунок №145. Выполнение установки анкеров и заделки стыков:
заложенный в кладку "Т-образный" анкер(1) , выполнение сварки стальных связей(2), заделанные раствором М-100 швы(3),ящик с раствором(4), не заделанные раствором швы(5).
Для предотвращения промерзания стен зимой в местах опирания перекрытий, если пустотные настилы опираются на наружные стены, то в них нужно заделать пустоты на глубину от 12 см, используя легкий бетон или же готовые пробки из бетона. Чтобы предотвратить разрушение опорных частей пустотных настилов перекрытий под давлением конструкций, которые лежат выше, производят заделку пустот панелей, которые опираются на внутренние несущие стены (от 3-го перекрытия с верха дома вниз), используя вкладыши или тяжелый бетон. В проектах должны быть все указания о заделке пустот.
