Перед выполнением монтажа фундаментов убеждаются в правильном разбитии и закреплении осей здания на обноске.
На рисунке под №128 изображена разбивка осей фундамента, которую начинают, перенося оси под №№1,2 на основание, заранее подготовленное к устройству фундаментов. Это делают геодезисты и другие инженерно-технические работники. Осевые струны (под №5) натягивают обносками (под №4), а точки их пересечения (под №3) переносят на дно траншей, котлованов отвесами (под №8). Проектные размеры фундамента отмеряются от точек пересечения, закрепляют при помощи металлических штырей (под №6). При этом натянутая между ними причалка (под №7) должна быть размещена дальше боковой грани ленточного фундамента на 2-3 мм. Выполняя монтаж под столбы и колонны фундаментов, отдельно стоящих, при помощи отвесов на дно котлована переносят точки пересечения и направления осей, размечая углы/грани фундамента.

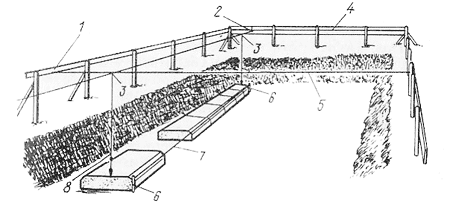

Рисунок №128. Оси фундаментов, перенесенные на дно котлована:
Поперечная ось(1), продольная ось(2), точки, в которых пересекаются оси(3), обноска(4), струна осевая(5), штыри(6), причалки(7), отвес(8).
Укладка фундаментных плит производится на выровненное основание (если песчаный грунт) или на песчаную подушку (толщина - 10 см), если другие грунты. Если под подошвой фундамента имеется разрыхленный или насыпной грунт, его нужно заменить щебнем/песком, которые стоит утрамбовать. Если основание имеет углубления больше 10 см, их исключают путем заполнения бетоном или каменной кладки.
На рисунке под №129 изображена схема проверки горизонтальности основания. Для этого устанавливаются контрольные неподвижные визирки (под №1) в начале и конце участка, которое предназначено под фундамент, чтобы верх визирок превышал отметку основания на расстояние длины переносной ходовой поверочной визирки (под №2). Каждый день проверяется уровень контрольных визирок обноской или нивелиром. Колышки (под №3) забивают в грунт в промежутках между контрольными визирками. Глубину обозначают следующим путем: на колышки ставят ходовую поверочную визирку (под №2), она должна находиться с контрольными визирками (неподвижными) (под №1) в одной горизонтальной плоскости.

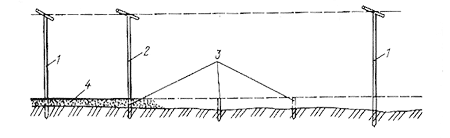

Рисунок №129. Проверка горизонтальности основания под фундаменты:
визирки неподвижные(1), визирка ходовая(2), колышки(3), основание песчаное(4).
Выполняя работу, монтажник отходит за контрольную визирку (одну из) на расстояние нескольких метров для просматривания горизонта и определения глубины забивки колышков. После чего дает указание другому монтажнику, касательно глубины забивки. Отметке основания соответствует верх колышков, которые установлены таким образом. Проверка горизонтальности основания происходит следующим образом: на забитый колышек кладут правило с уровнем. При необходимости выравнивают основание путем срезания или добавления соответствующего слоя песка. Планировка основания должна быть выполнена так, чтобы правило плотно прилегало к основанию, когда его прикладывают в разных направлениях. Чтобы избежать свисание блоков с песчаной подушки, ширина и длина песчаного основания должна превышать размеры фундамента на 20-30 см.
Кран должен находиться от края котлована на безопасном расстоянии, а его опоры (аутригеры, колеса, гусеницы) должны располагаться за приделами призмы обрушения. Эти условия должны быть соблюдены до начала строповки блоков.
На рисунке под №130 изображен монтаж фундаментных плит, поднимаемых при помощи 4-ехветвевого стропа (под №3). К месту укладки плиту перемещают поворотом стрелы монтажного крана, потом наводят на место установки и опускают на основание по команде звеньевого. Если обнаруживаются отклонения, то плиту при натянутых стропах перемещают с помощью монтажного лома, не нарушая поверхности основания. Когда плита занимает правильное положение, стропы можно снимать. Схема укладки плит должна соответствовать проекту, то есть должны быть обеспечены разрывы для пропуска труб канализации, водоснабжения, других вводов в указанных местах.

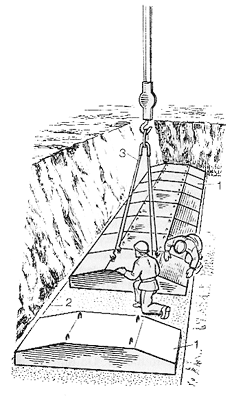

Рисунок 130. Установка фундаментных плит:
причалка(2), маячные плиты(1), четырехветвевый строп(3)
Начинают выполнение монтажа, устанавливая маячную плиту (под №1) по углам и в местах, где пересекаются стены. Причалку (под №2) натягивают на грани фундаментной ленты и поднимают ее к уровню верхнего наружного ребра после того, как произведена укладка маячных плит. Промежуточные плиты укладывают по причалке. Верх маячных плит проверяется с помощью нивелира, другие проверяются по причалке или визированием на плиты, которые установлены ранее. При обнаружении отклонений, превышающих допускаемые нормы, от проектного положения в плане или по высоте плиты, которая уже уложена, при помощи крана отводят в сторону плиту, основание выравнивают, и ее заново опускают. Предусмотренные проектом разрывы между плитами и боковые пазухи заполняются песком и уплотняются при монтаже.
Выполняя монтаж фундаментов под колонны, положение осей переносят при помощи отвеса на дно котлована. При этом их фиксируют, забивая в грунт колышки или штыри. Чтобы проконтролировать, правильно ли опустили блок на основание, краской отмечают на блоках, где находится середина боковых граней. Определив середину стакана на блоках стаканного типа (для железобетонных колонн), на верхнюю грань наносят осевые риски.
На рисунке под №131, а, б изображен процесс опускания и установки стакана под колонну на основание. При этом монтажники производят контроль положения блока (под №3) забитыми колышками (под №1) и рисков на боковых гранях (под №2). При помощи нивелира проверяется, правильно ли установлен блок по высоте. Блоки под столбы – отметка верхней грани, блоки стаканного типа – отметка дна стакана.

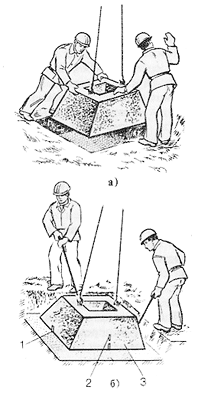

Рисунок №131. Схема установки стакана под колонну:
процесс опускания на место(а), процесс выверки(б), колышек(1), риска(2), блок(3)
Фундаменты зданий под колонны могут делать составными. На фундаментную плиту улаживают растворную постель, на которую устанавливается стакан. Устраивают постель на поверхности плиты, укладывая по боковым краям площадки две рейки для установки стакана. Для разравнивания раствора между рейками и по ним передвигают правило. Толщина реек должна обеспечить ту толщину растворного шва, которая необходима.
Выполняя монтаж ленточных фундаментов, нужно заделывать бетонной смесью места сопряжений поперечных и продольных стен.
Когда монтаж фундаментных плит окончен, при помощи геодезических приборов проводится высотная и плановая съемка. Также на фундаменты наносятся осевые риски: на ленточные – по углам и на места пересечения осей; на отдельно стоящие – риски поперечной и продольной осей. Фактическое положение блоков по высоте и в плане указывается на исполнительной схеме, которая составляется, исходя из результатов съемки.
